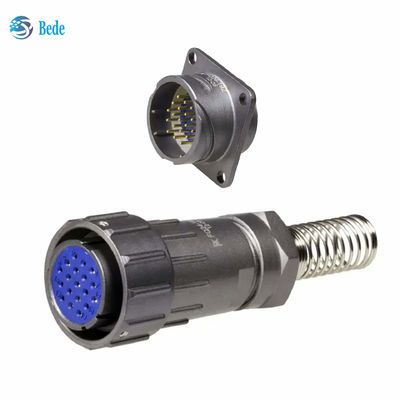

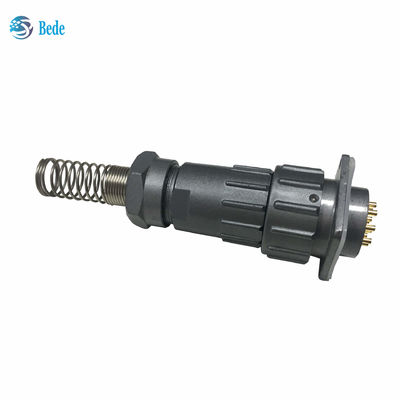

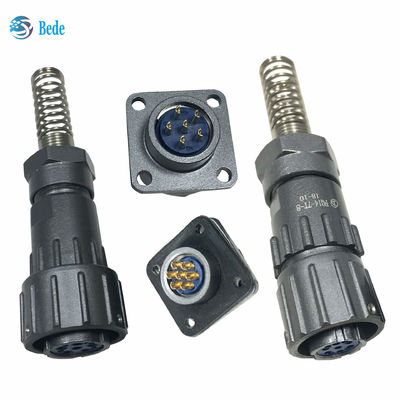

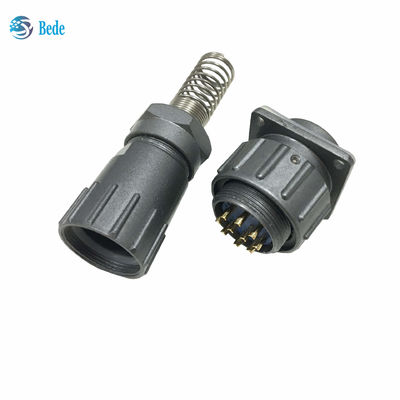

Série FQ Série Militar da URSS Conector de Fios Circulares Homem e Mulher
Breve introdução dos conectores FQ
Os conectores elétricos circulares à prova d'água da série FQ cumprem o padrão DZ4Q/RE008-84, adotando o tipo de gaiola de esquilo de alta confiabilidade, estrutura avançada e alta confiabilidade.
Produtos com baixa resistência ao contacto, anti-vibração, anti-choque, forte vedação, conexão rápida do assento da tomada, etc., simples de utilizar, fácil de operar,com uma tensão máxima de 80 V ou mais, mas não superior a 100 V,.
| Nome das peças |
Materiais |
| Pins de contacto |
De aço |
| Concha |
Cinza ligada com pintura a cores |
| Caixa de arame |
Primavera de aço inoxidável |
| Materiais de vedação |
Borracha de silicone |
Distribuição dos pinos e corrente nominal
Os conectores da série FQ 14 estão disponíveis em 2 ~ 9 pin
Os conectores da série FQ 18 estão disponíveis em 2 ~ 7 pin e 12 pin
Os conectores da série FQ 24 estão disponíveis em 4,5,6,8,10, 19 e 26 pinos
Os conectores da série FQ 30 estão disponíveis em 9, 14, 32, 42 e 55 pinos
Conexão e tomada da série FQ e tamanho
1- Ficha de mola de arame
| Tipo |
ΦD1/mm |
L1/mm |
Φd Tela de vedação do cabo/mm |
| FQ14 |
21 |
47/50 |
Φ5, 6, 7, 8 |
| FQ18 |
27 |
53 |
Φ 6, 8, 9, 10 |
| FQ24 |
33 |
61 |
Φ 6, 10, 12, 14 |
| FQ30 |
39.5 |
68 |
Φ 14, 16, 18 |

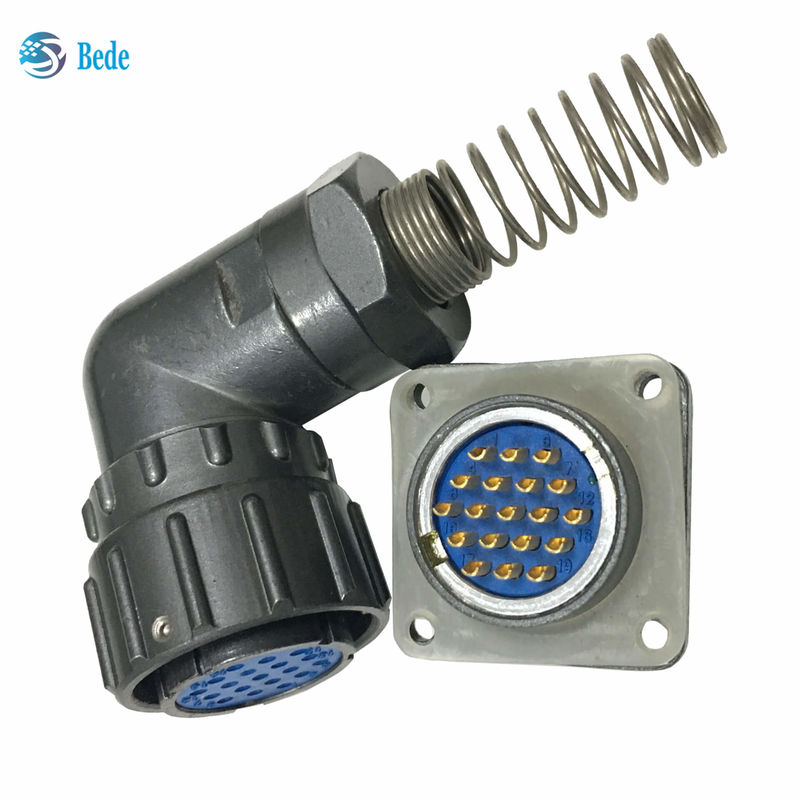

2.Enchufe de mola de arame de ângulo direito
| Tipo |
ΦD1/mm |
L2/mm |
L3/mm |
Φd Tela de vedação do cabo/mm |
| FQ14 |
21 |
38.3 |
37 |
Φ 6, 7, 8 |
| FQ18 |
27 |
43.8 |
38 |
Φ 6, 8, 9, 10 |
| FQ24 |
33 |
55.8 |
45 |
Φ 6, 10, 12, 14 |
| FQ30 |
39.5 |
57.8 |
50 |
Φ 14, 16, 18 |
3Flange quadrada.Receptor
| Tipo |
a/mm |
b/mm |
ΦD2/mm |
| FQ14 |
17 ± 0.2 |
24 |
14 |
| FQ18 |
20 ± 0.2 |
27 |
18 |
| FQ24 |
26 ± 0.2 |
33 |
24 |
| FQ30 |
31 ± 0.2 |
38 |
30 |
4Receptaculo de cabo com flange quadrado
| Tipo |
ΦD3/mm |
L1/mm |
Φd Tela de vedação do cabo/mm |
| FQ14 |
19.7
|
47/50 |
Φ5, 6, 7, 8 |
| FQ18 |
23.8 |
53 |
Φ 6, 8, 9, 10 |
| FQ24 |
30 |
61 |
Φ 6, 10, 12, 14 |
| FQ30 |
36 |
68 |
Φ 14, 16, 18 |
5. recipiente circular
| Tipo |
ΦD3/mm |
M |
ΦD2/mm |
C/mm |
| FQ14 |
19.7 |
M14 |
14 |
13.2 |
| FQ18 |
23.8 |
M18 |
18 |
17.2 |
| FQ24 |
30 |
M24 |
24 |
23.2 |
| FQ30 |
36 |
M30 |
30 |
29.2 |
Características Técnicas
Temperatura: -55°C ~ +105°C
Umidade relativa: 98± 3% a 40°C
Vibração: 10-2000HZ, 150m/s2
Choque: 500 m/s2
Atmosférica: 1 KPa
Resistência: 0,1 MΩ Min.
Duração: 500 ciclos
Como solicitar e comprar
Por favor, diga-nos o código e a quantidade como mostrado na imagem abaixo e nós lhe ofereceremos o melhor preço e serviços.
