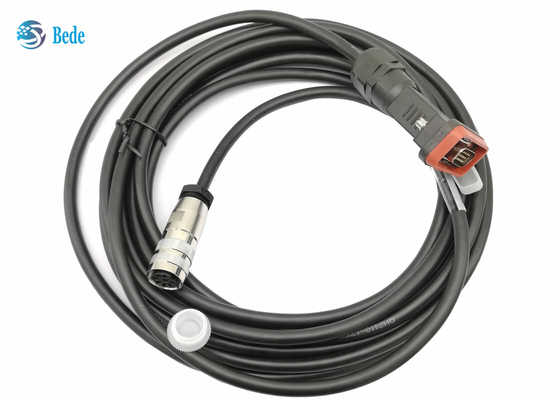

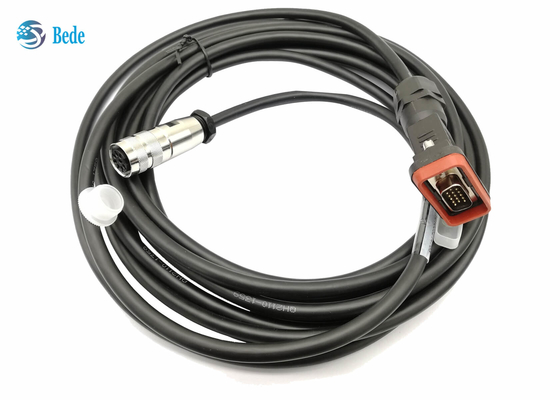

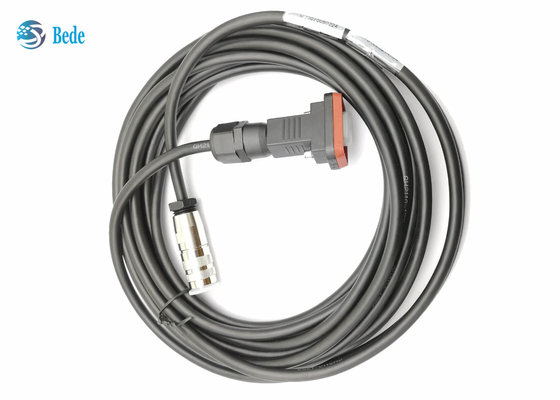

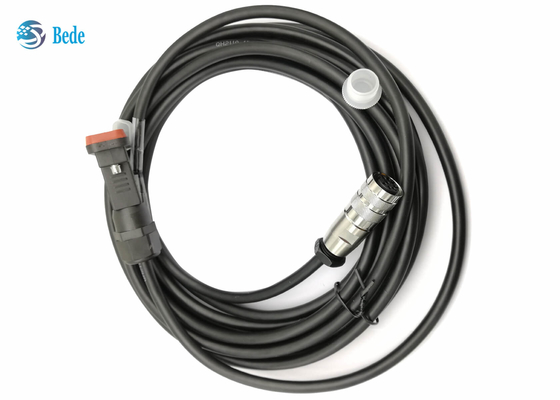

15 cabos D-secundários de Pin Male To AISG 8 Pin Female AISG para a estação base da antena

Homem D-secundário de 15 pinos aos cabos fêmeas do pino AISG de AISG 8 para a estação base da antena

Descrição

    Cabos deste AISG (grupo dos padrões de relação da antena) usados conectando RCU (unidade de controle remoto) e RRU (unidades de rádio remotas), dados e poder de alimentação aos componentes de sistema do RET (inclinação elétrica remota).  Seu amplamente utilizado nas redes 3G, 4G e 5G, em especialmente apropriadas para antenas do ESC 3G, 4G e 5G, os amplificadores da torre e o equipamento da estação base.

Vantagens

• O comprimento pode ser personalizado para cumprir as exigências diferentes dos compradores
• Apropriado para ambientes complexos com estações base da antena, -40°C ~ +85°C
• Resistente UV, apropriado para ambientes exteriores a longo prazo
• Chama - a categoria retardadora conforma-se a UL94-V0
• Os conectores de alta qualidade, vida de acoplamento são mais de 500 vezes
• Nenhum fenômeno anormal no teste de pulverizador 168H de sal

Dados elétricos

Sobre o cabo:

1. 4 núcleos cabografam, o diâmetro 8mm, com camada do protetor da liga do Alumínio-magnésio, cobertura mais de 85%
2. O condutor interno é fio de cobre estanhado que têm a boa condutibilidade elétrica
3. Os parâmetros gerais do cabo são segundo as indicações da imagem abaixo, ele são 2 x 0.75mm2(Calibre de diâmetro de fios 20) (poder) 2 x 0.25mm encalhados2(23) twisted pair Calibre de diâmetro de fios (dados) 6 diâmetro do cabo 7mm do condutor (0,26 polegadas)
4. nós igualmente fornecemos um outro cabo do baixo-padrão para reduzir o custo: 2 x 0.41mm2(21AWG) (poder) 2 x 0.21mm encalhados2Twisted pair (24 Calibre de diâmetro de fios) (dados) 6 diâmetro do cabo 7mm do condutor (0,26 polegadas)
5. sobre o jecket exterior do cabo, há uns materiais do plutônio ou do PVC para sua opinião, o desempenho do plutônio é melhor e o preço do PVC é mais baixo

Sobre o conector:

1. Atribuição de Pin que concorda a especificação de AISG.
2.    A disposição fêmea do pino é baseada na variação 08 a do EN 61076-2-106:2012-04 do RUÍDO. Os pinos fêmeas 2, 4 e 8 não estão no uso para aplicações de AISG, mas deve-se assegurar-se de que os conectores machos inteiramente carregados que concordam a variação 08 a do EN 61076-2-106:2012-04 do RUÍDO sejam pluggable.
3.   O Pin 1 não será usado para construções novas, necessário somente manter a compatibilidade a umas versões mais velhas.
4. Para mais informação para referir AISG C485 V1.1
