Conectores circulares de liga de zinco cromados 2 3 4 pinos 10A 500V com cobertura de poeira

WS16 Conectores circulares Conectores de montagem de painéis 2 3 4 pinos 10A 500V com cobertura de poeira

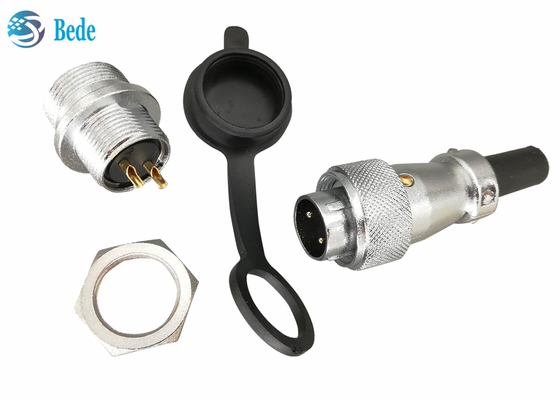

Estrutura do produto

1.Cobre de poeira, plástico mole de PVC

2&3, caixa para conector macho/fêmea, liga de zinco com cromo, material isolante interno é plástico PPS

4.Falhas, matérias ligas de zinco cromadas, utilizadas para fixação de ligações de elementos machos e fêmeas

5.Cabinas, materiais liga de zinco cromado, utilizados para fixação da extremidade masculina e do cabo

6.Capa de protecção de cabo, plástico macio de PVC, adequado para o diâmetro do cabo 6 mm

7Nozes para montagem de painéis

8.pinos de contacto, material de latão revestido de ouro

Tamanho do produto

Figura 2 - Figura 2 - Figura 3 - Figura 3 - Figura 4 - Figura 4 - Figura 4 - Figura 5 - Figura 5 - Figura 5 - Figura 5 - Figura 5 - Figura 5 - Figura 5 - Figura 5 - Figura 5 - Figura 5 - Figura 5 - Figura 5 - Figura 6 - Figura 6 - Figura 7 - Figura 7 - Figura 7 - Figura 7 - Figura 7 - Figura 7 - Figura 7 - Figura 7 - Figura 7 - Figura 7 - Figura 7 - Figura 7 - Figura 7 - Figura 7 - Figura 7 - Figura 7 - Figura 7 - Figura 7 - Figura 8 - Figura 8 - Figura 8 - Figura 8 - Figura 8 - Figura 8 - Figura 8 - Figura 8 - Figura 8 - Figura 8 - Figura 8 - Figura 8 - Figura 8 - Figura 8 - Figura 8 - Figura 8 - Figura 8 - Figura 8 - Figura 8 - Figura 8 - Figura 8 - Figura 8 - Figura 8 - Figura 8 - Figura 8

Fim de montagem do painel: d=M16 D=M18 C_Max.= 5mm L= 9.7mm L1= 26mm L2= 22mm B= 21mm

Furo de montagem: Φd=16 mm h=15,4 mm

Aviso

Nosso padrão que a extremidade de fiação é o conector masculino e o final de montagem do painel é o conector feminino, como mostrado na figura A seguinte tipo, se o tipo B é necessário, por favor contate-nos com antecedência

Dados elétricos

Produto similar

Esta página é sobre WS16, WS20, WS24, WS28 em vendas também, a série também inclui modo de ligação de fio, modo de flange quadrado, por favor, sinta-se à vontade para entrar em contato conosco se você estiver interessado
