Conectores circulares quadrados de tampa protetora WS20 da flange e contra poeira com 2 3 4 Pin 500V 25A

Conectores WS20 circulares com tampa protetora quadrada 2 da flange e contra poeira 3 4 pino 500V 25A

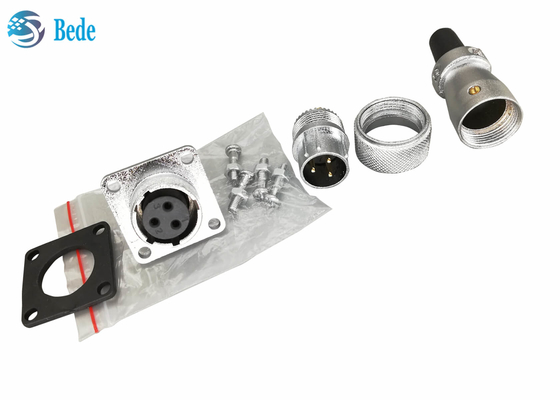

Estrutura de produto

1. almofadas de borracha e tampa protetora contra poeira, dois modelos segundo as indicações da figura abaixo, com ou sem a tampa protetora contra poeira como necessário

  2. Alojamento para a extremidade da montagem de painel, liga de zinco com o cromo chapeado,

  3. Alojamento para prender a extremidade, liga de zinco com o cromo chapeado,

  4. Porca, liga de zinco com o cromo chapeado, usado para fixar masculina e fêmea após a conexão

  5. Parafusos, arruelas e porcas, material de aço inoxidável, usado para a montagem do panle

  6. Alojamento para o fio, liga de zinco com o cromo chapeado,

  7. tampa de proteção de cabo, material de borracha,

  8. isolador, PPS que projeta o plástico

  9. Pinos do contato, material de bronze com o ouro chapeado

Detalhe rápido

• pinos: 2 3 4

• temperatura aplicável: - 40℃ ~ +75℃
• fio aplicável: 11AWG
• Obstrua e desconecte épocas: ≥500
• A entrega do defeito é o modelo de A na imagem abaixo, se o modelo de B é exigido, contacta-nos por favor

Tamanho do produto

Prendendo a extremidade:  ΦD=25.8mm     L=49.5mm        Φdmax =11.6mm

Extremidade da montagem de painel: Φd1=M20   D=M22   L=14mm    L1=28mm   L2=23mm

B=22mm    Φd=20.5mm     b=22mm   Φ=3.2mm

Dados elétricos
