Detalhes do produto:
Condições de Pagamento e Envio:
|
Corrente avaliado: | 5A | Tensão de Reted: | 400v |
---|---|---|---|
Peso: | 0.105kg | Temperatura aplicável: | -40~+80℃ |
Resistência de isolação: | 2000MΩ | Resistência de contato: | 0.005Ω |
Fio aplicável: | 18AWG | Material do contato: | bronze com o ouro chapeado |
Destacar: | Conectores WS20 circulares,conectores circulares de 400V 5A,conector circular do pino 400V 12 |

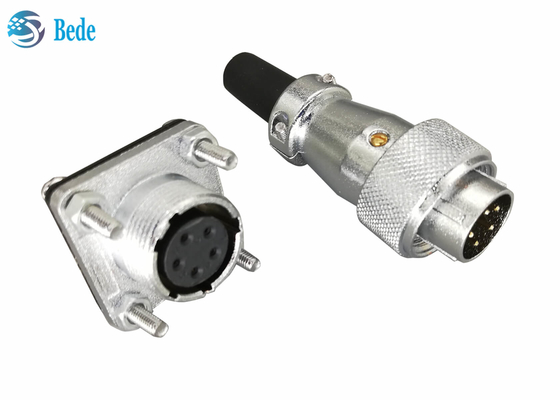

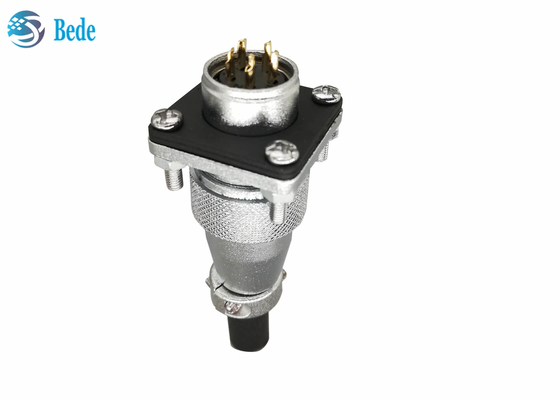

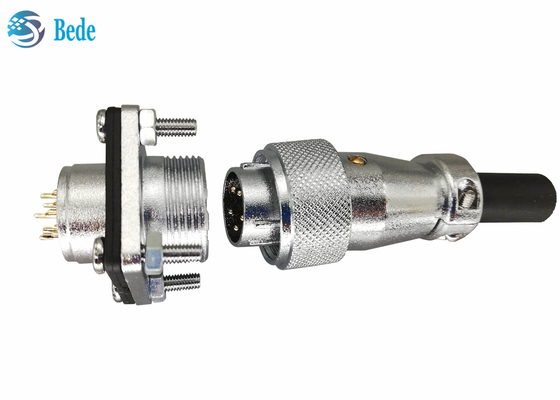

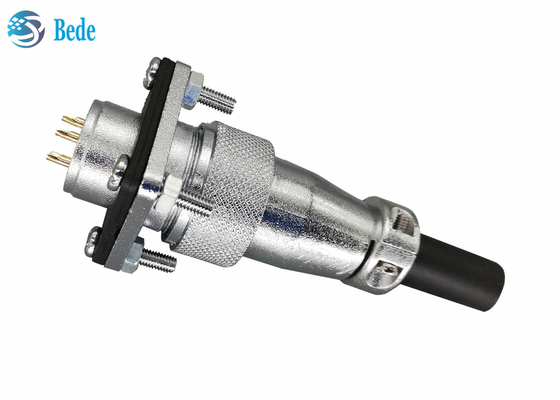

Os conectores WS20 circulares com flange e contra poeira quadradas tampa 5 6 7 8 Pin 500V 10A
Descrição do produto
Um conector da militar-qualidade com um alojamento liga de zinco, um isolador plástico do PPS, e uns pinos de cobre folheados a ouro do contato. Seu um tipo da montagem de painel, o método prendendo está soldando, furos de montagem de 20.5mm e 4 furos de montagem da flange dos PCes 2.3mm devem ser reservados no painel. Este conector circular apropriado para o ambiente de -40~+85℃, o diâmetro apropriado do cabo 6 milímetros, o 11AWG, os amplamente utilizados na indústria militar, na navegação, na aviação, na exploração petrolífera, no controle industrial e nos outros campos.
Há 2~10, 12 e o pino 14 no estoque, a entrega do defeito é o modelo de A na imagem abaixo, se o modelo de B é exigido, contacta-nos por favor.
Tamanho do produto
Prendendo a extremidade: ΦD=25.8mm L=49.5mm Φdmax =11.6mm
Extremidade da montagem de painel e furo de montagem:
Φd1 | D | L | L1 | L2 | B | Φd | b | Φ |
M20 | M22 | 14mm | 28mm | 23mm | 22mm | 20.5mm | 22mm | 3.2mm |
Dados elétricos
Pin |
Avaliado atual |
Avaliado tensão |
Suporte tensão |
Contato resistência |
contato furo |
fio tamanho |
9 / 10/12/14 | 5A | 400V | AC1200V*1min | 0.005Ω | Φ1.5 | 18AWG |
Produto similar
Esta página é sobre WS20, o WS16, WS24, WS28 em vendas igualmente, a série igualmente inclui o modo da montagem do painel, modo quadrado da flange, sente por favor livre contactar-nos se você está interessado
