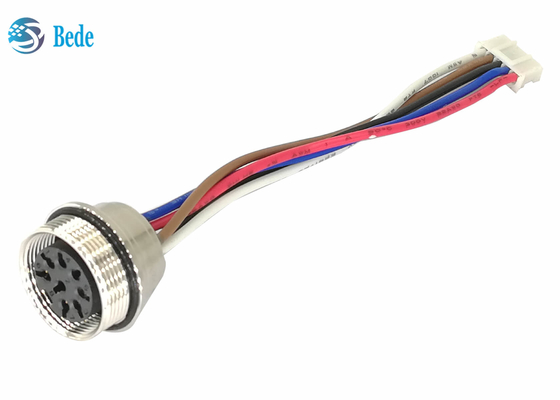

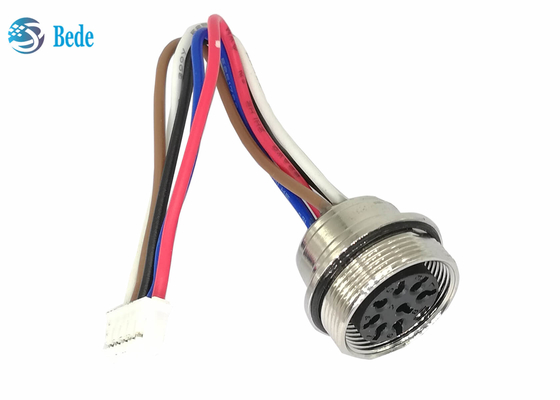

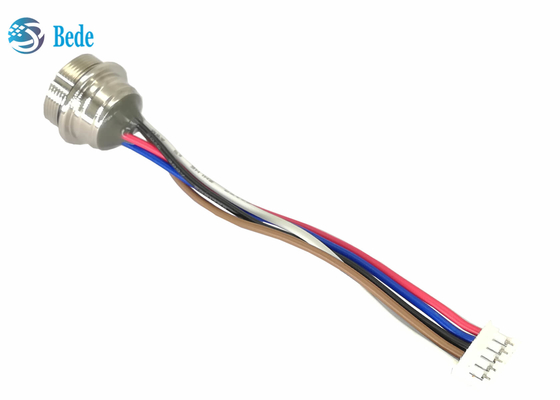

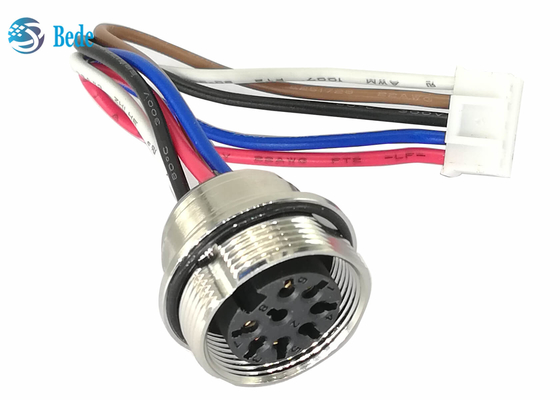

Os contatos fêmeas ao terminal AISG RET do friso de 5 pinos cabografam a montagem de painel traseiro de AISG IP67

AISG RET cabografa contatos fêmeas da montagem de painel traseiro de AISG ao terminal do friso de 5 pinos

Estrutura

1. terminal do friso, pino 5, ou personalizado

2. 22AWG fios, comprimento 80/100mm no estoque, personalização do comprimento disponível

3. selagem com colagem de cola Epoxy para impermeável

4. alojamento para o conector fêmea, de bronze com folheado a níquel

5. Anel-O, de borracha, para impermeável

6. Materiais de PBT, isolador,

7. Com tampa protetora de porca e contra poeira de montagem, de acordo com o padrão de AISG C485

Lugar do Pin

     A disposição fêmea do pino é baseada na variação 08 a do EN 61076-2-106:2012-04 do RUÍDO. Os pinos fêmeas 2, 4 e 8 não estão dentro
o uso para aplicações de AISG, mas deve-se assegurar-se de que os conectores machos inteiramente carregados que concordam EN 61076-2- do RUÍDO
a variação 08 a de 106:2012-04 é pluggable.

Tamanho

    tamanho do connetor fêmea que concorda o estilo A3 de AISG C485 4.1.1.3
