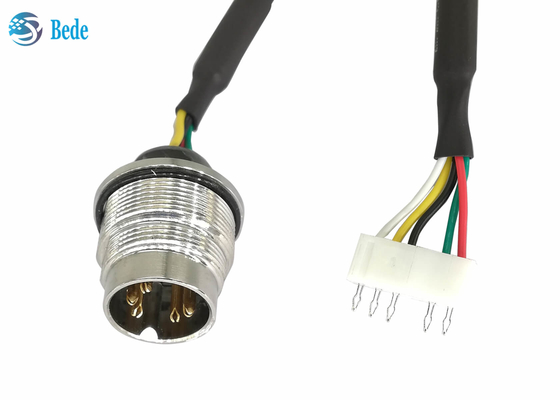

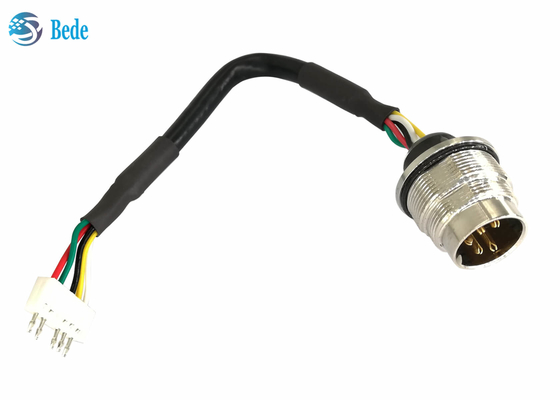

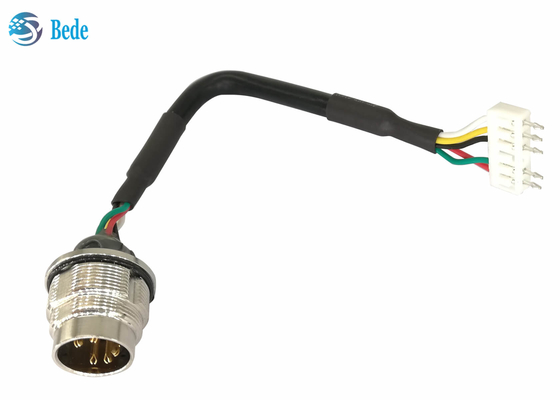

AISG RET cabografa os contatos masculinos da montagem de painel traseiro de AISG ao terminal do friso de 5 pinos

AISG RET cabografa os contatos masculinos da montagem de painel traseiro de AISG ao terminal do friso de 5 pinos

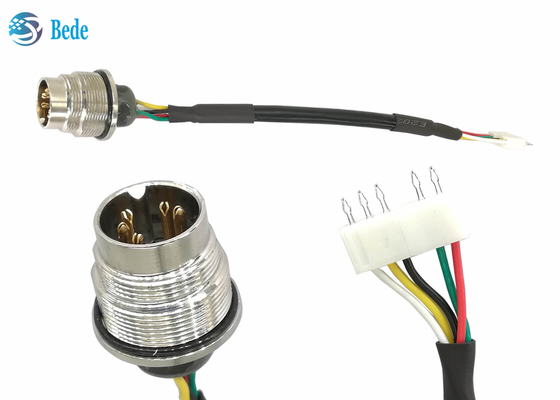

Estrutura

1. pino do contato do conector de AISG, de bronze com o ouro chapeado

2.housing do conector macho de AISG, revestem com folheado a níquel

3.O-ring para o material impermeável, de borracha

4. colagem de cola Epoxy para selar fios e impermeável

o tubo, a cor e o comprimento do psiquiatra 5.heat podem ser personalizados

6. revestimento do cabo com protetor, calibre 5*22AWG do cabo

pino 7.contact do terminal do friso, de bronze com de prata chapeado

8. terminal do friso de 6 pinos, o ó pino para não conectar.  O bloco de terminais desta extremidade pode ser personalizado

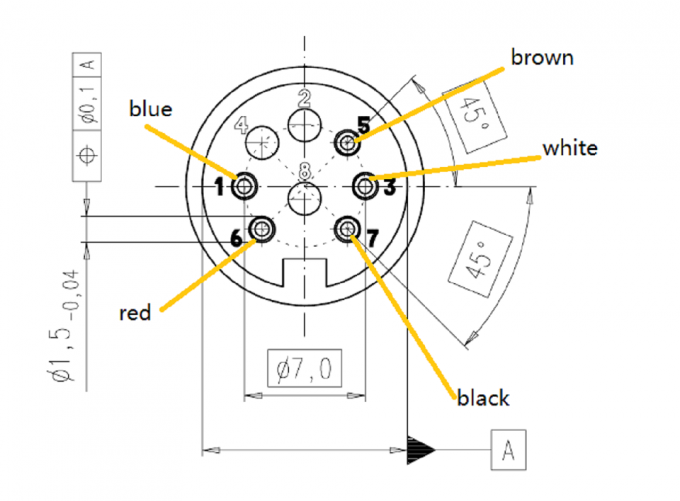

Lugar dos pinos

A disposição masculina do pino é baseada na variação 08 a do EN 61076-2-106:2012-04 do RUÍDO. Os pinos masculinos 2, 4 e 8 não estão no uso para aplicações de AISG. O pino masculino 1 não será usado para construções novas, necessário somente manter a compatibilidade a umas versões mais velhas.  Atribuição de Pin que concorda a especificação de AISG.
