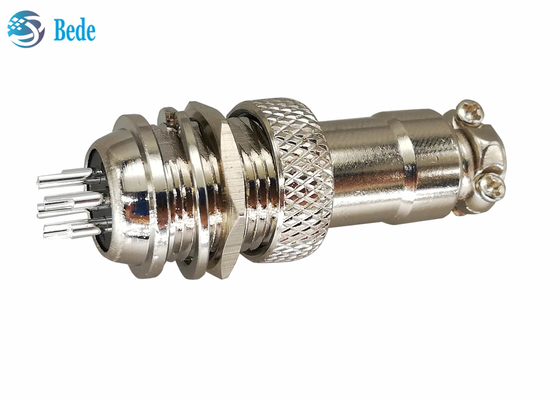

Conector de aviação GX16 em liga de zinco, 2 pinos, 3, 4, 5 pinos, estilo de montagem traseira

Conjunto de montagem em painel do conector de aviação GX16, estilo de montagem traseira, 2 3 4 5 pinos

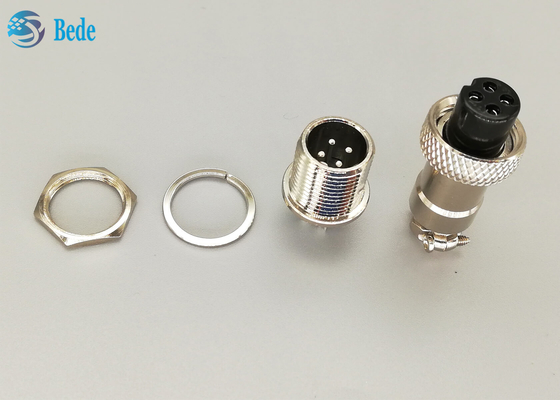

Estrutura do produto

1. Pinos de contato, material de latão com prata chapeada,

2. Conector macho, o material da carcaça é níquel chapeado liga de zinco, estilo de montagem traseira

3 e 4, Porca e arruela de pressão para montagem em painel, material de aço inoxidável

5. Isoladores, conector fêmea, material de baquelite, cor preta, resistência de isolamento superior a 1500 MΩ

6. Porca para fixar o conector macho e fêmea após a conexão

5. Carcaça do conector fêmea e cabo, materiais de liga de zinco com zinco chapeado

Dados elétricos

Tamanho e localização dos pinos

 Tamanho do produto e localização dos pinos conforme imagem a seguir, a personalização é bem-vinda, entre em contato conosco.

Todos familiares

    Sobre o conector de aviação GX16, conectores circulares M16, sinta-se à vontade para entrar em contato conosco ou retornar ao catálogo de produtos para saber mais se estiver interessado.

1. Modelo de montagem em painel -- montagem frontal

2. Modelo de acoplamento de cabo

3. Modelo de montagem traseira

4. Modelo de montagem em painel com flange redonda

5. Modelo de montagem em painel com flange quadrada

6. Modelo de montagem em painel com flange de losango

7. Modelo de soldagem PCB com pinos de cotovelo

8. Modelo de soldagem PCB com pinos retos

9. Modelo de montagem em painel com ângulo reto -- montagem frontal

10. Modelo de acoplamento de cabo à prova d'água

11. Modelo de montagem em painel à prova d'água

12. Modelo de montagem em painel com ângulo reto -- montagem traseira
