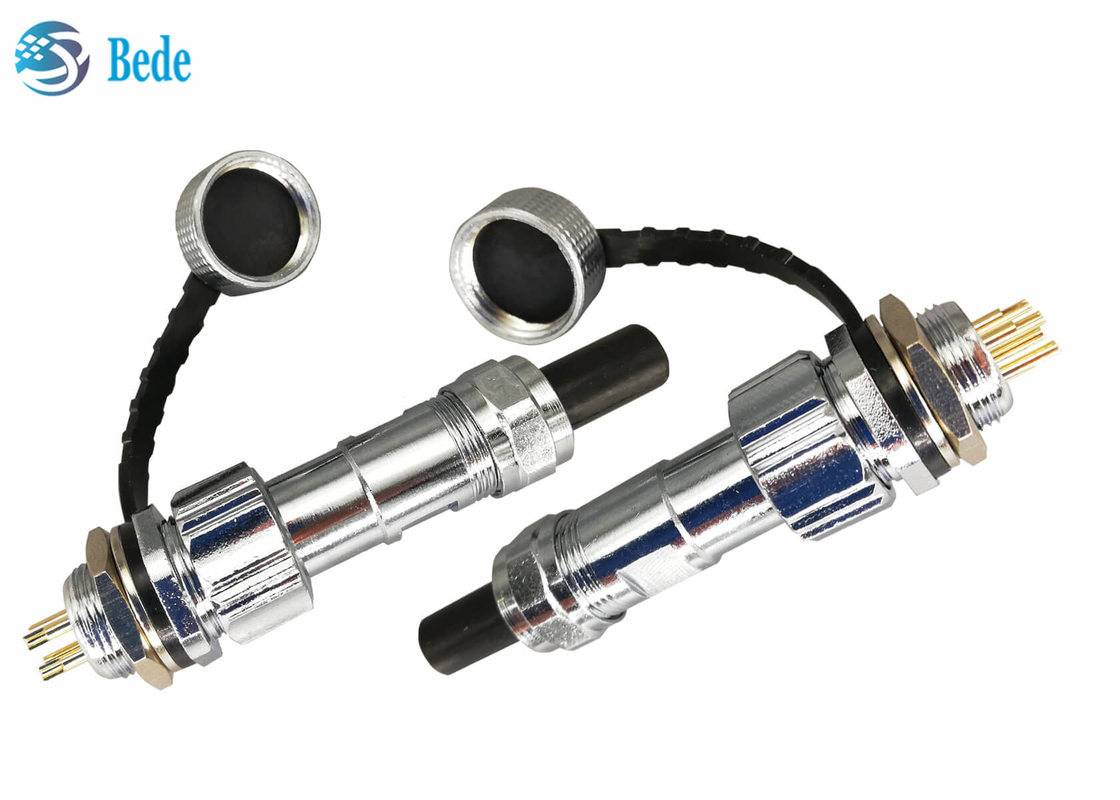

Modelo de montagem do painel do conector de aviação IP68 GX16 à prova d'água 2~10 pines

GX16 Conector de aviação impermeável IP68 Padrão de montagem do painel 2 ~ 10 pin

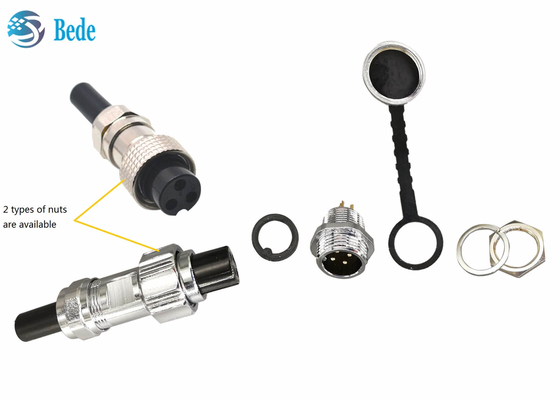

SEstrutura

1. tampa protetora, parte de aço é material de liga de zinco, parte de plástico é borracha

2. O-ring, borracha para impermeabilização

3. conector masculino, material de liga de zinco, revestido de níquel

4Conector feminino, de cor preta

5. nozes, liga de zinco, revestidas de níquel

6. mancha protetora do cabo, agarrar o cabo com 5 juntas para impermeabilização

7. máquina de lavar, de aço inoxidável

8. carcaça de conector feminino, liga de zinco, revestida de níquel

9. moedor de porcas e moedores de moedas para montagem de painéis

10. pinos de contacto, latão revestido de prata

Dados elétricos

Tudo familiar.

Sobre conector de aviação GX16, conectores circulares M16, por favor, sinta-se à vontade para entrar em contato conosco, ou retornar ao catálogo de produtos para saber mais se você estiver interessado.

1.Modelo de montagem do painel - montagem frontal

2Modelo de acoplagem de cabos

3Modelo de montagem do painel - montagem traseira

4Modelo de montagem de painéis com flange redonda

5Modelo de montagem de painéis com flange quadrada

6Modelo de montagem de painéis com flange rombo

7Modelo de solda de PCB com pinos de cotovelo

8Modelo de solda de PCB com pinos retos

9Modelo de montagem de painéis com ângulo reto - montagem frontal

10Modelo de acoplagem de cabo à prova d'água

11.Modelo de montagem de painel à prova d'água

12.Modelo de montagem de painéis com ângulo reto - montagem traseira
