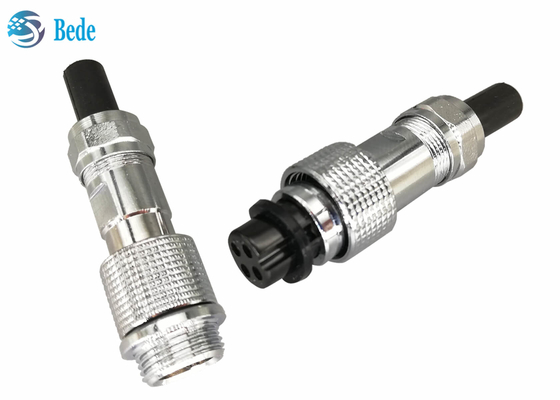

GX16 Conector de aviação impermeável IP68 cabo a cabo conector de acoplagem estilo 2 ~ 10 pin

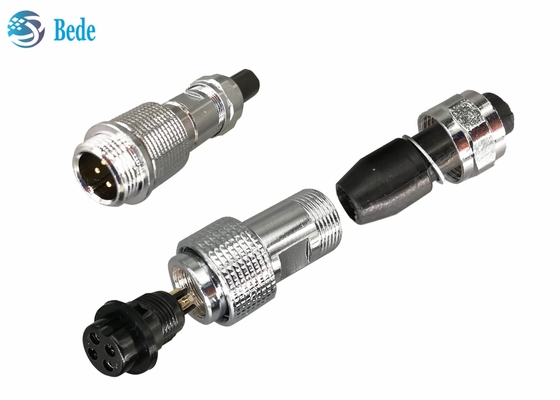

SEstrutura
1- Conector masculino, material da carcaça é liga de zinco com níquel revestido, material dos pinos de contato é latão com ouro revestido
2Acessórios opcionais, cobertura de protecção, liga de zinco e materiais de borracha
3.O-rings para impermeabilização
4Conector feminino, material de baquelita preta, material de pinos de contato de latão com placas de ouro
5"Equipamento de ligação feminina, liga de zinco, revestido de níquel
6/7/8,Partes de fixação de cabos para impermeabilização,
Aviso: É fundamental que todas as nozes sejam apertadas após a ligação, caso contrário o efeito de impermeabilização pode ser afetado negativamente
Dados elétricos
| pinos |
2 pinos 3 pinos |
4 pinos |
5 pin |
6 7 8 9 10 pin |
| corrente nominal |
7A |
5A |
5A |
4A |
| tensão de funcionamento |
200 V |
| Resistência de contacto |
3mΩ no máximo |
| Resistência ao isolamento |
1500 MΩ |
| Resistir à tensão |
1500 V |
| Tamanho do buraco de contacto Φmm |
2.45 |
2.45 |
2.00 |
1.15 |
Tudo familiar.
Sobre conector de aviação GX16, conectores circulares M16, por favor, sinta-se à vontade para entrar em contato conosco, ou retornar ao catálogo de produtos para saber mais se você estiver interessado.
1.Modelo de montagem do painel - montagem frontal
2Modelo de acoplagem de cabos
3Modelo de montagem do painel - montagem traseira
4Modelo de montagem de painéis com flange redonda
5Modelo de montagem de painéis com flange quadrada
6Modelo de montagem de painéis com flange rombo
7Modelo de solda de PCB com pinos de cotovelo
8Modelo de solda de PCB com pinos retos
9Modelo de montagem de painéis com ângulo reto - montagem frontal
10Modelo de acoplagem de cabo à prova d'água
11.Modelo de montagem de painel à prova d'água
12.Modelo de montagem de painéis com ângulo reto - montagem traseira
