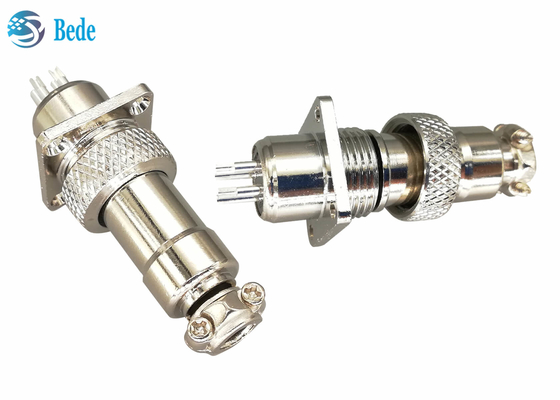

M16 Conector circular com conector de montagem de painel de flange quadrado 2 ~ 10 pines 200V
Descrição
1. Conector de cabo para painel com flange quadrada na extremidade de montagem do painel,
2Qualidade militar, resistente à tensão 1500V, tensão de trabalho 200V,
3Os pinos de contacto são feitos de cobre plateado para alta condutividade e baixa resistência ao contacto.
4O método de fiação é a soldadura, adequado para cabos com um diâmetro exterior de 7,5 mm e inferior
5O material da concha é uma liga de zinco com níquel, cor prateada, cor de balcão está disponível se preferir.
Aviso: vindo com os parafusos, válvulas, porcas para montagem de flange, corte do painel consultar a seguinte imagem
Dados elétricos
| pinos |
2 pinos 3 pinos |
4 pinos |
5 pin |
6 7 8 9 10 pin |
| corrente nominal |
7A |
5A |
5A |
4A |
| tensão de funcionamento |
200 V |
| Resistência de contacto |
3mΩ no máximo |
| Resistência ao isolamento |
1500 MΩ |
| Resistir à tensão |
1500 V |
| Tamanho do buraco de contacto Φmm |
2.45 |
2.45 |
2.00 |
1.15 |
Tudo familiar.

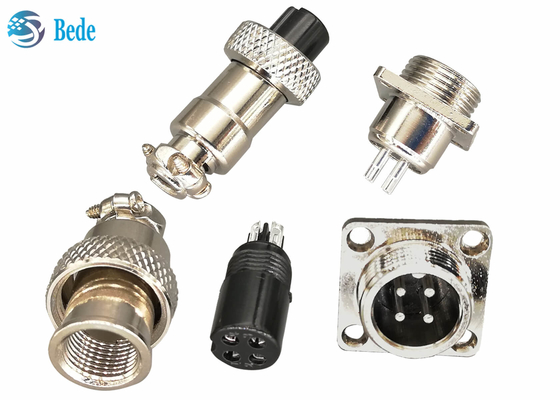

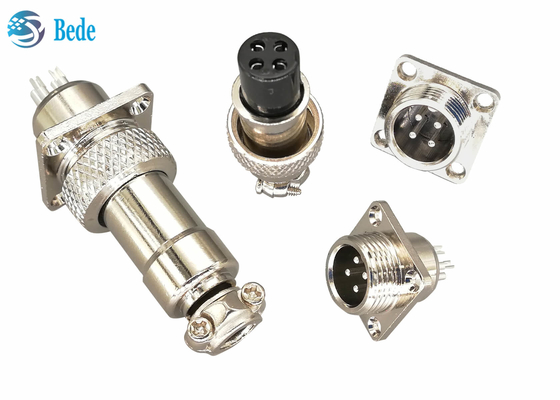

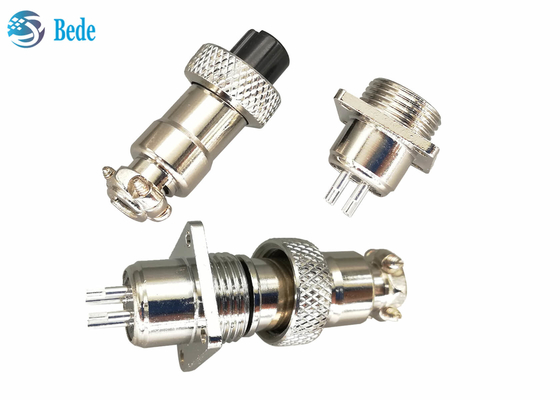

Sobre o conector de aviação GX16, os conectores circulares M16, todos os modelos são os seguintes, por favor, sinta-se à vontade para entrar em contato conosco, ou retornar ao catálogo de produtos para saber mais se você estiver interessado.
1Modelo de montagem do painel - montagem frontal
2Modelo de acoplagem de cabos
3. Modelo de montagem de painéis - montagem traseira
4Modelo de montagem de painéis com flange redondo
5. Modelo de montagem de painéis com flange quadrado
6Modelo de montagem de painéis com flange rombo
7. Modelo de soldadura de PCB com pinos de cotovelo
8. Modelo de soldagem de PCB com pinos retos
9Modelo de montagem de painel com ângulo reto - montagem frontal
10Modelo de acoplagem de cabo à prova d'água
11Modelo de montagem de painel à prova d'água
12Modelo de montagem de painel com ângulo reto - montagem traseira
