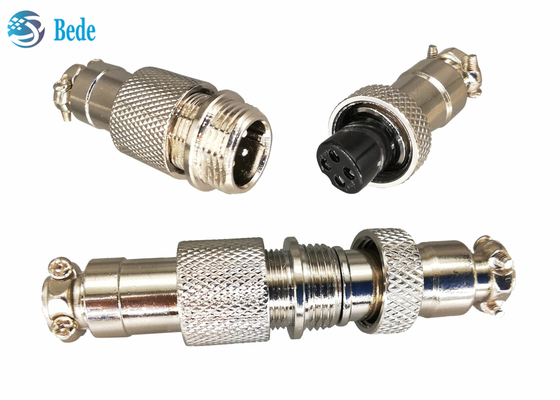

GX16 Conector de aviação Conectores de acoplagem de cabo para cabo 2 ~ 10 pin 4 ~ 7A 200V

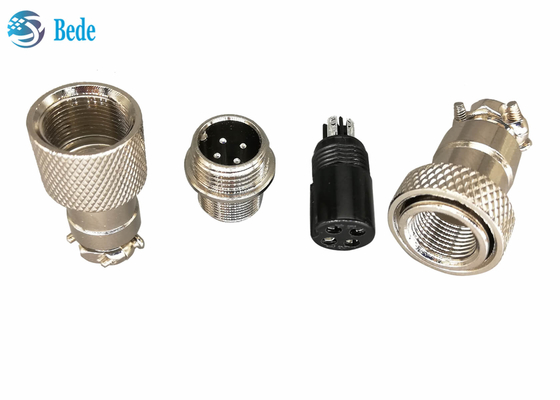

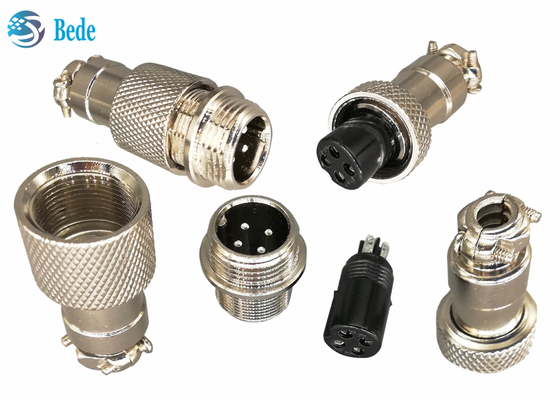

SEstrutura
1- Casca de conector masculino, liga de zinco, revestida de níquel
2Conector masculino
3- Pins de contacto, material de latão com prata
4Conector feminino, de baquelita preta
Dados elétricos
| pinos |
2 pinos 3 pinos |
4 pinos |
5 pin |
6 7 8 9 10 pin |
| corrente nominal |
7A |
5A |
5A |
4A |
| tensão de funcionamento/V |
200 |
200 |
200 |
200 |
| Resistência de contacto |
3mΩ no máximo |
| Resistência ao isolamento |
1500 MΩ |
| Resistir à tensão |
1500 V |
| Tamanho do buraco de contacto Φmm |
2.45 |
2.45 |
2.00 |
1.15 |
Tudo familiar.
Sobre o conector de aviação GX16, os conectores circulares M16, todos os modelos são os seguintes, por favor, sinta-se à vontade para entrar em contato conosco, ou retornar ao catálogo de produtos para saber mais se você estiver interessado.
1Modelo de montagem do painel - montagem frontal
2Modelo de acoplagem de cabos
3. Modelo de montagem de painéis - montagem traseira
4Modelo de montagem de painéis com flange redondo
5. Modelo de montagem de painéis com flange quadrado
6Modelo de montagem de painéis com flange rombo
7. Modelo de soldadura de PCB com pinos de cotovelo
8. Modelo de soldagem de PCB com pinos retos
9Modelo de montagem de painel com ângulo reto - montagem frontal
10Modelo de acoplagem de cabo à prova d'água
11Modelo de montagem de painel à prova d'água
12Modelo de montagem de painel com ângulo reto - montagem traseira
