WS20 Conectores circulares de 6 pinos Conectores de acoplagem de aviação de cabo para cabo

WS20 Conector circular de 6 pinos Conector de cabo a cabo Conector de aviação Conectores de atracação

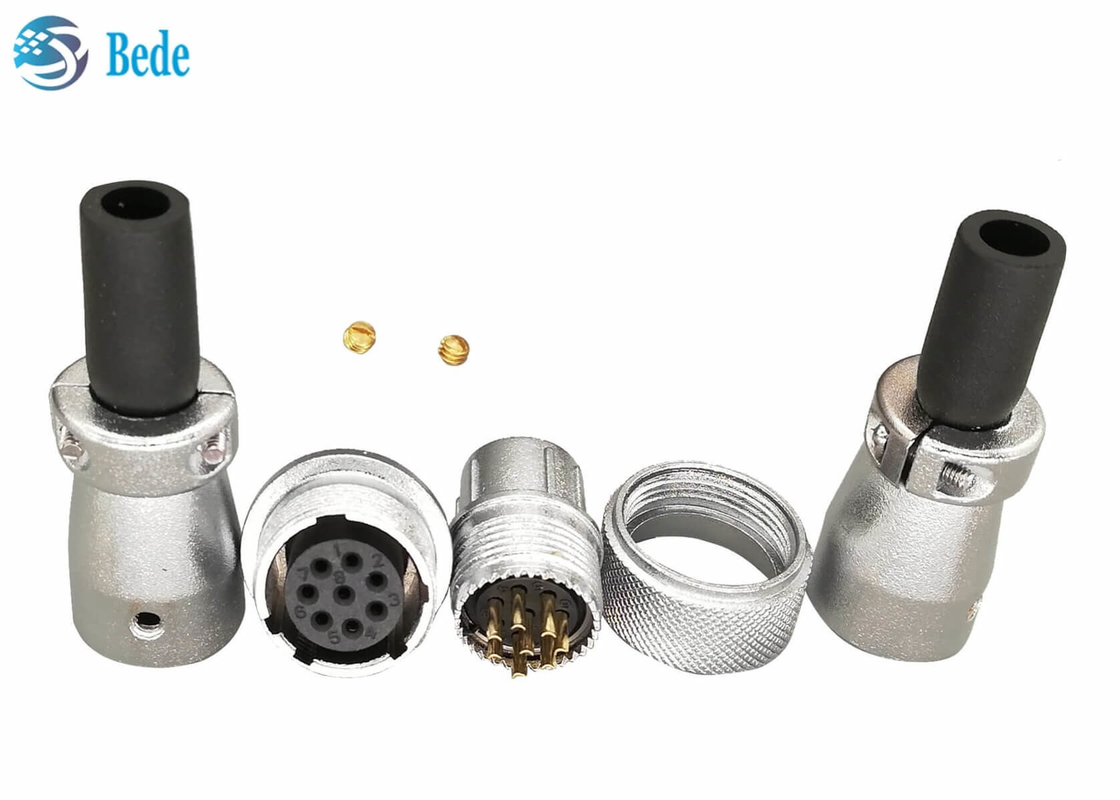

Estrutura

1.Cabinete do conector masculino com mangas de proteção de cabo de borracha, material do gabinete é liga de zinco cromado

2Conector masculino, material de carcaça é liga de zinco cromado, pin de contato é latão com placas de ouro

3Nozes para fixação de machos e fêmeas após ligação

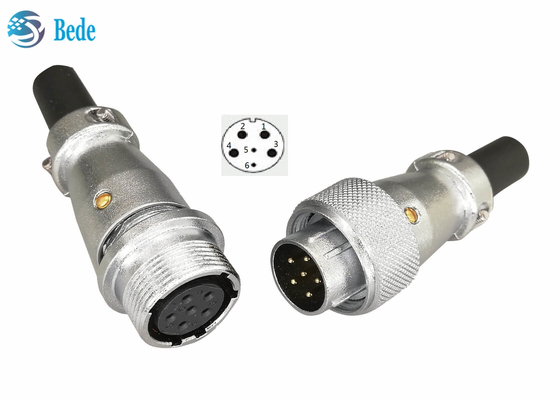

4. conector feminino, localização dos pinos como mostra a imagem, 1 2 3 4 pinos com corrente nominal de 25A, calibre de fio 11AWG, resistência de contacto 1mΩ/pin; 5 6 pinos com corrente nominal de 5A, calibre de fio 18AWG, resistência de contacto 5mΩ/pin;

5. Mancha de conector feminino, material de liga de zinco cromado

6.Cabinete de conector feminino com mangas de proteção de cabo de borracha, material de caixa de liga de zinco cromado

7Nozes de latão para fixação de conectores

Tamanho do produto

Conector feminino: ΦD=M22 L=52mm Φd max=11.6mm

Conector masculino: ΦD=25,8 mm L=49,5 mm Φd max=11,6 mm

Produto similar

Esta página é sobre WS20, WS16, WS24, WS28 em vendas também, a série também inclui modo de montagem do painel, modo flange quadrado, por favor, sinta-se livre para entrar em contato conosco se você estiver interessado
