AMP 1473712-2 26-Pin 2 fileiras Superseal Automóvel ECU Conector 7-slots 6473711-1

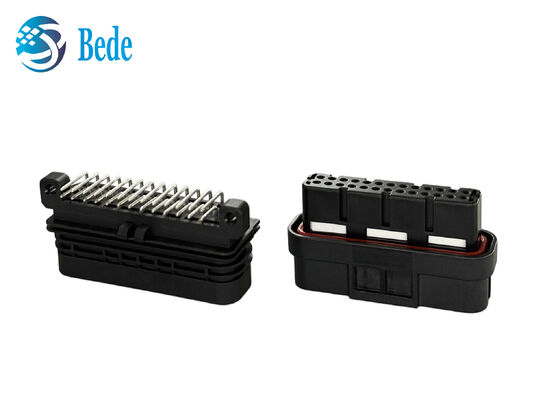

Imagem Grande : AMP 1473712-2 26-Pin 2 fileiras Superseal Automóvel ECU Conector 7-slots 6473711-1

Detalhes do produto:

Lugar de origem:	China
Marca:	BEDE
Certificação:	RoHS
Número do modelo:	3-1437290-7/6437288-4
Documento:	1473712-2 (1）.pdf

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	500
Preço:	Negociável
Tempo de entrega:	baseada em quantidades
Termos de pagamento:	T/T, União Ocidental
Habilidade da fonte:	3000pcs pelo dia

Contato

Descrição de produto detalhada

Série:	AMP SUPERSEAL 1.0	Alfinete:	Pin 26
Peça feminina não.:	3-1437290-7	Peça masculina não.:	9-6437287-8
Material:	Carcaça PA66+GF, terminais de cobre estanhado/dourado	Faixa de temperatura:	-40°C~+125°C
Classificação à prova d'água:	IP65
Destacar:	2 linhas Conector de ECU automóvel , 6473711-1 Conector de ECU para automóveis , Conector de ECU automóvel de 7 slots

AMP 1473712-2 26 Pin 2 fileiras Superseal Automóvel ECU Conector 7-slots 6473711-1

O conector de veículos TE/AMP SUPERSEAL 1.0 de 26 pinos é uma solução de alta fiabilidade para ECUs de veículos.É constituído por uma fivela feminina do lado do fio (com um selo e bloqueio de silicone laranja) e um cabeçalho masculino de 26 pinos de ângulo reto do lado do PCB (com acessórios de montagem), concebido para suportar ambientes adversos e garantir uma transmissão estável de sinal/potência.

Especificações do produto

Componente	Características	TE Número da parte	Especificações

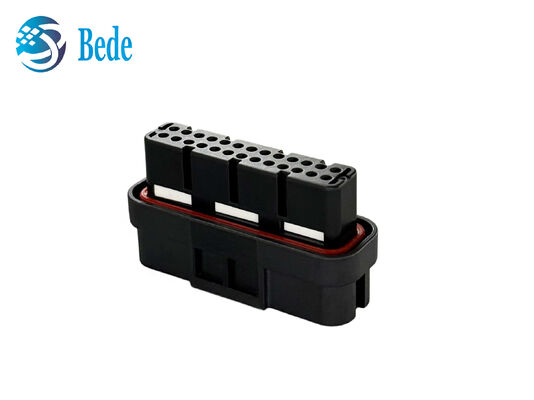

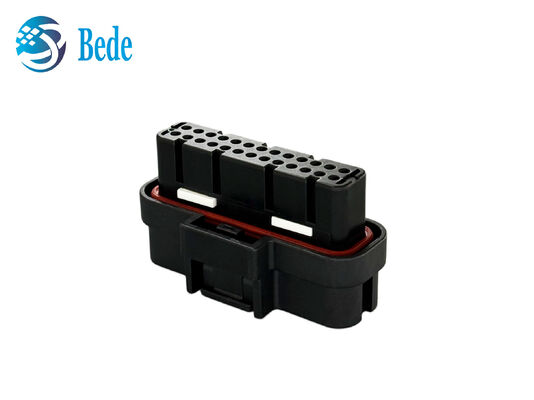

Habitação feminina (lado do fio)	PA66+GF/PBT+GF preto, vedação de silicone laranja, matriz 2*13 de 26 buracos, fecho	1473712-2	Fios para a placa, IP67

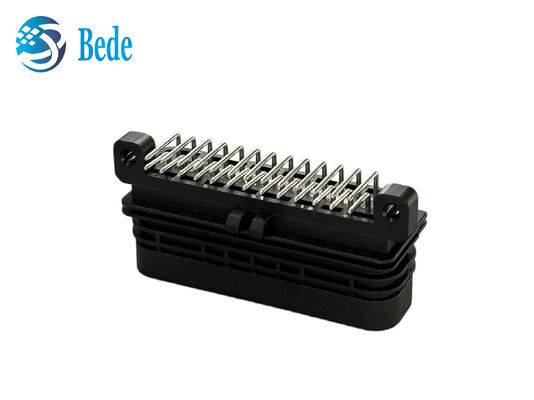

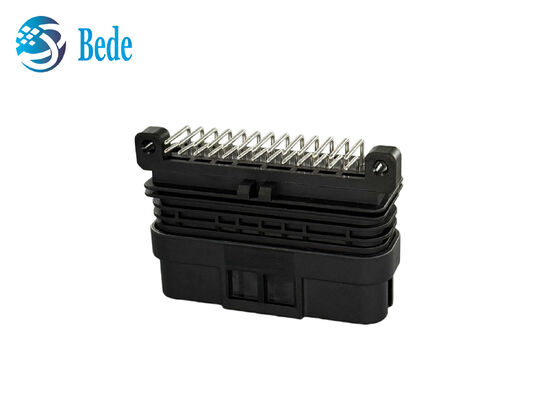

Cabeça masculina (lado do PCB)	PA66+GF/PBT+GF preto, pinos verticais de 26 pinos, furos de montagem	6473711-1	Tipo de solda de PCB
Contagem de alfinetes	26 pin	-	Multi-sinal e potência
Proteção	Selo integrado + fecho	-	IP67 resistente à água
Materiais	PA66+GF/PBT+GF; liga de cobre enlatada/dourada (latão/bronce de fósforo)	-	Alta condutividade, anti-oxidação
Intervalo de temperatura	-40°C a 125°C	-

Características do produto

IP67 Impermeável: vedação de silicone integrada + bloqueio duplo, proteção total contra poeira e água
Projeto de alta densidade: layout compacto de 26 pinos para transmissão de múltiplos sinais/potência
TE/AMP Compatível: substituição direta OEM, adapta-se à maioria das interfaces ECU/controlador
Instalação fácil: cabeçalho de solda de PCB + plugue para produção em massa e manutenção

Aplicações

Veículos a combustível tradicional: ECU do motor, TCU da transmissão, módulo de controlo da carroceria (BCM) e outras unidades de controlo eletrónico
Veículos de nova energia: Sistema de gestão de baterias (BMS), controlador do motor (MCU) e outros componentes essenciais dos veículos elétricos
Acessórios para automóveis: Sensores, atuadores, interfaces de diagnóstico de bordo (OBD) e outras conexões de cablagem para automóveis
Veículos industriais e fora de estrada: máquinas de construção, máquinas agrícolas e outros sistemas de controlo eletrónico montados em veículos

Instalação

Soldar o cabeçalho masculino ao PCB do controlador usando os seus acessórios de montagem; enrolar o conector feminino no arnês de fiação do automóvel, e depois bloqueá-lo com a extremidade masculina para um selo seguro.

Notas

Não desmontar a estrutura de vedação para manter a proteção IP67; assegurar o alinhamento correto durante a ligação para evitar danos aos pinos; utilizar dentro da faixa de temperatura nominal (-40°C~125°C);manter os terminais limpos durante a instalação para evitar um mau contato.
