Conector de ECU Automotiva AMP 35 Pinos Vertical Fio-para-Placa

Imagem Grande : Conector de ECU Automotiva AMP 35 Pinos Vertical Fio-para-Placa

Detalhes do produto:

Lugar de origem:	China
Marca:	BEDE
Certificação:	RoHS
Número do modelo:	1-776231-1/1-776164-1
Documento:	1-776231-1 (1).pdf

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	500
Preço:	Negociável
Tempo de entrega:	baseada em quantidades
Termos de pagamento:	T/T, União Ocidental
Habilidade da fonte:	3000pcs pelo dia

Contato

Descrição de produto detalhada

Tipo de montagem:	Montagem da placa	ALFINETE:	Pin 35
Peça feminina não.:	1-776164-1	Peça masculina não.:	1-776231-1
Material:	Preto PA66 + GF (UL94 V-0), liga de cobre (estanho/banhado a ouro)	Faixa de temperatura:	-40°C~+125°C
Classificação à prova d'água:	IP67	Número de linhas:	3
Destacar:	Conector de ECU automóvel de 35 pinos , 1-776164-1 Conector de ECU automóvel , Conector automotivo do ampère ECU

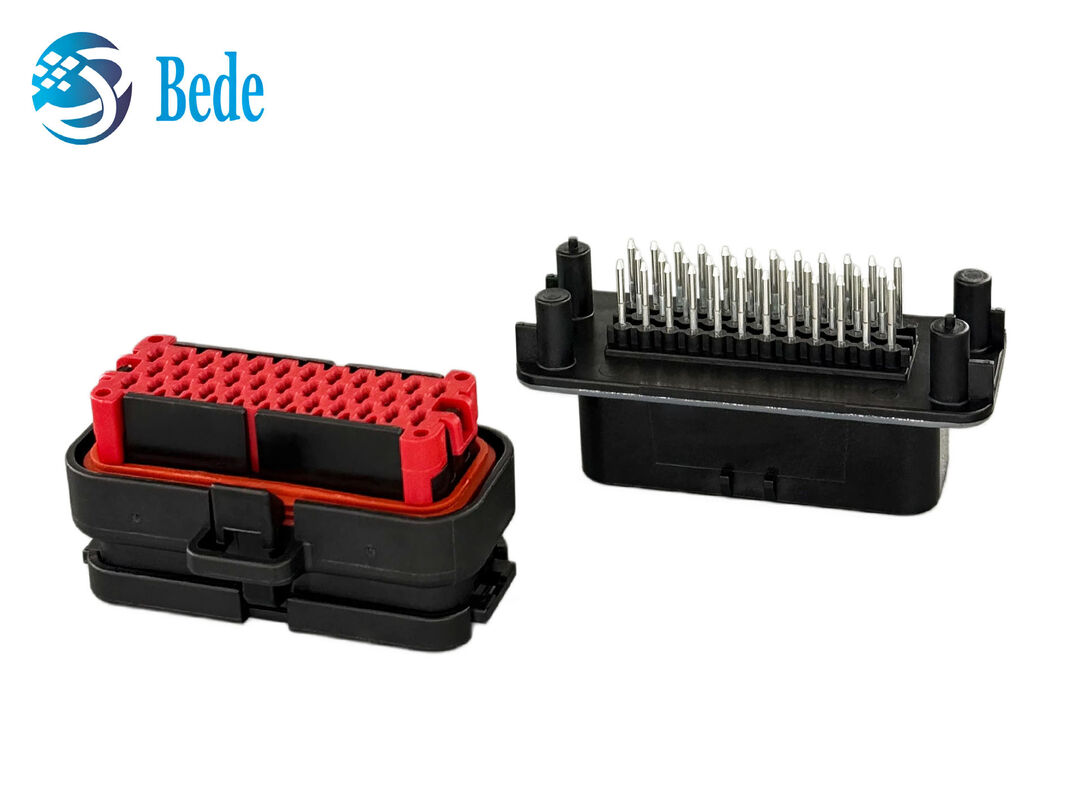

AMP 1-776231-1 Conector de ECU para automóveis com 35 pinos de fio vertical a bordo 4MM 1-776164-1

O TE AMPSEAL 1-776231-1 é um conjunto de conectores verticais de 35 posições.Funcionando a partir de -40°C a 125°C e com classificação UL 94V-0, fornece ligações de energia e sinal fiáveis.

Especificações do produto

Componente	Características	TE Número da parte	Especificações
Número da parte	35POS, pin dia 1.3, HDR Assy, 180 graus, COD 1	1-776231-1	Cabeçalho de PCB vertical com buraco
Corrente nominal	Até 17A por contacto, área de acasalamento dourada	-	Aplicações de circuitos de energia e sinal
Estilo de montagem	Terminação vertical da solda através de um buraco no PCB	-	Conexão de fio para a placa

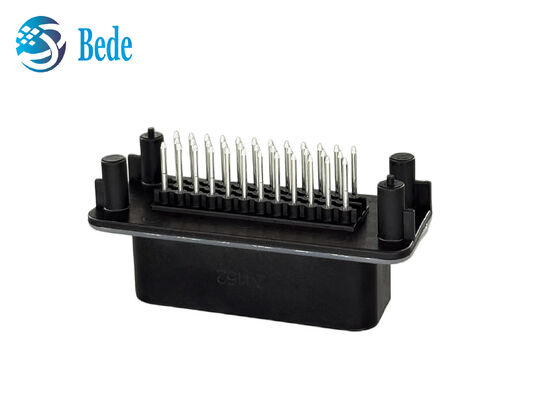

Tipo de cabeçalho	Totalmente envolto, 35 pinos verticais, 3 fileiras, 4 mm de altura	1-776231-1	Cabeça masculina de PCB vertical

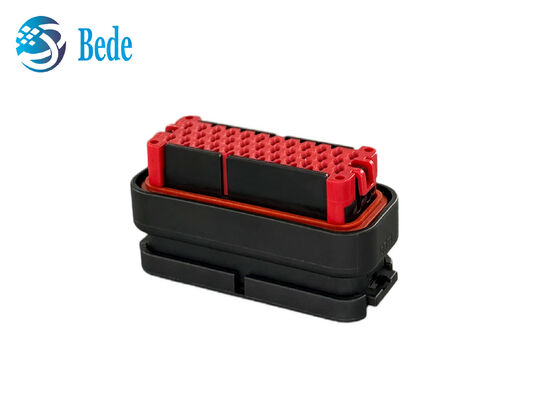

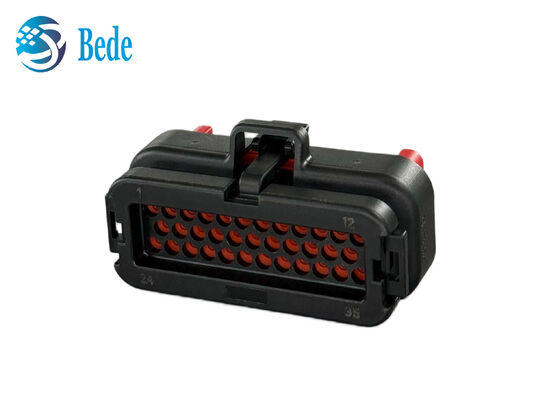

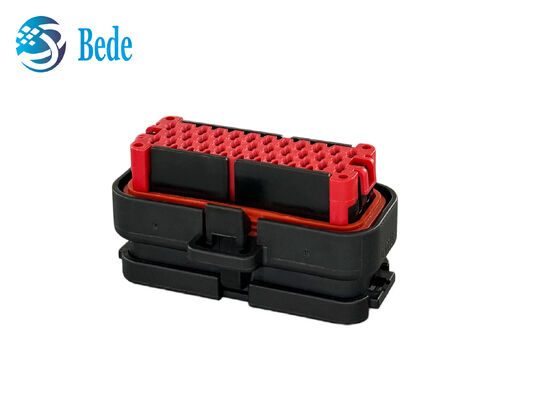

Habitação feminina (lado do fio)	Selo de silicone integrado, fecho secundário vermelho, fecho	776164-1	Conector feminino à prova d'água IP67
Selabilidade	Projeto selável	-	Adequado para ambientes fechados
Características da habitação	Casca preta, código de chave 1, classificação de inflamabilidade UL 94V-0	-	Construção industrial robusta
Temperatura de funcionamento	-40°C a 125°C	-	Compatibilidade ambiental em larga escala

Características do produto

· Performance elétrica: Pins de 1,3 mm revestidos de ouro, de potência máxima de 17 A, para uma transmissão de energia e sinal fiável

· Instalação de PCB: Terminação vertical da solda através de um buraco, com 4 mm de inclinação em 3 fileiras

· Durabilidade Ambiental: Projeto fechável, faixa de temperatura de funcionamento de -40°C a 125°C

· Conformidade em matéria de segurança: UL 94V-0, caixa preta de ignição com código de chave 1 para acoplamento seguro

Aplicações

· Sistemas elétricos para automóveis que exigem ligações fechadas de energia e sinal

· Equipamento de controlo industrial e aplicações de cablagem de PCB

· Máquinas de transporte e offroad com necessidade de ligação resistente a vibrações

· Módulos de transmissão de energia e sinal em ambientes industriais de alta temperatura

· Dispositivos elétricos que exijam protecção contra inflamabilidade UL 94V0 e ligação estável a uma placa de fio

Instalação e notas

Este conector vertical fechado conta com 35 contactos 17A dourados, solda através de buracos, alinhamento preciso, classificação UL 94V0 e resistência a altas temperaturas,exigindo solda cuidadosa e fixação correta durante a instalação para aplicações de energia e sinal fiáveis.
