5.08mm PCB Male Header Terminal Block Substituição BCH-508HS-x GN & BCH-508VS-x GN

Descrição do Produto

   A Bede mold and plastic Products CO.,Ltd produz dois tipos de conectores macho para PCB com passo de 5.08mm como alternativas diretas para os Phoenix BCH-508HS-x GN e Phoenix BCH-508VS-x GN. Estes conectores cabo-placa são construídos para soldagem por onda em placas de circuito impresso.

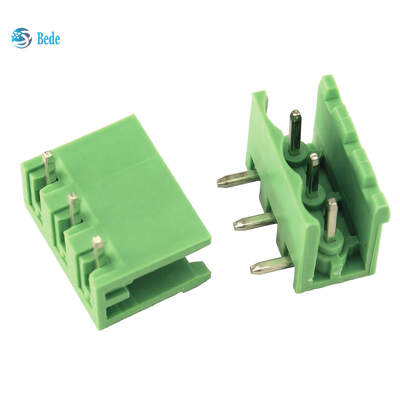

  O BCH-508HS-x GN é um conector de ângulo reto de 90°. Seus pinos dobrados economizam espaço vertical dentro dos invólucros dos dispositivos.

  O BCH-508VS-x GN apresenta pinos retos verticais, perfeitos para layouts de PCB empilhados compactos.

  O bloco terminal é compatível com o BCP-508-x-GN.

Especificações Elétricas

• Corrente Nominal: 12A
• Tensão Nominal: 320V (Categoria de Sobretensão III/2)
• Tensão de Surto Nominal: 4kV
• Resistência de Contato: ≤2.9mΩ
• Bitola de fio adequada: 0.2 ~ 2.5 mm²
• Temperatura de Operação: -40℃ ~ +105℃

   Ambas as variantes utilizam carcaça retardante de chamas PA66 UL94-V0 e pinos de cobre estanhado, mantendo um desempenho elétrico estável sob variações de temperatura e vibração.

   Nossos conectores correspondem ao perfil de acoplamento e espaçamento de pinos originais, portanto, nenhuma redesenho de PCB é necessário para a substituição. Com moldagem interna e controle de qualidade rigoroso, entregamos produtos confiáveis a preços mais competitivos e prazos de entrega mais rápidos do que as opções importadas. Opções de polos de 2P a 12P estão disponíveis para automação, fontes de alimentação e instrumentos de medição.

Principais Características

• Substituição direta para BCH-508HS-x GN (ângulo reto) & BCH-508VS-x GN (vertical)
• Passo de 5.08mm, conector plugável cabo-placa
• Classificação de 12A, 320V, suporta surto de 4kV
• Carcaça PA66 UL94-V0, pinos de cobre estanhado
• Ampla faixa de temperatura -40℃ ~ +105℃
• Fabricado pela Bede mold and plastic Products CO.,Ltd, economia de custo & curto prazo de entrega
• Múltiplas opções de polos de 2P a 12P
