2EDGK-5.08 Pino Reto Conector PCB Bloco Terminal PCB Verde 2~24 pinos 320V 15A

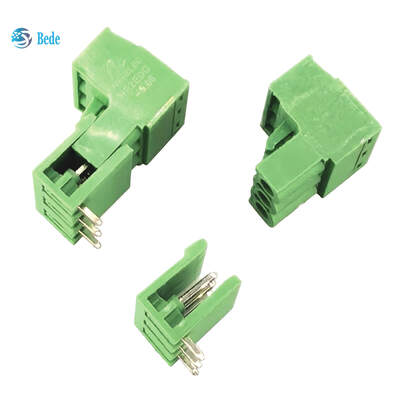

Imagem Grande : 2EDGK-5.08 Pino Reto Conector PCB Bloco Terminal PCB Verde 2~24 pinos 320V 15A

Detalhes do produto:

Lugar de origem:	China
Marca:	BEDE
Certificação:	CE,RoHS
Número do modelo:	2EDGK

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	200 unidades
Preço:	neg0tiotion
Detalhes da embalagem:	Caixa
Tempo de entrega:	5 ~ 8 dias
Termos de pagamento:	D/A,D/P,T/T
Habilidade da fonte:	5000pcs/dia

Contato

Descrição de produto detalhada

Tom:	5.08mm	Habitação:	PA66 UL 94-V0
Número de pólos:	2 a 24	Faixa de tamanho de fio:	24-12 CALIBRE DE DIÂMETRO DE FIOS
Comprimento da tira:	6,0 ~ 7,0 mm	Tipo:	Bloqueio do terminal
Parafusos:	Chapeamento de Zn de aço M3	Classificação atual:	15A
Calibre do fio:	24-12AWG	Tensão:	320V
Destacar:	Bloco terminal PCB 2EDGK-5.08 , Conector PCB pino reto 320V , Bloco terminal rápido 2~24 pinos

2EDGK-5.08 conector macho reto para PCB, bloco terminal para PCB Verde 2~24 pinos 320V 15A

Visão Geral do Produto

O 2EDGK-5.08 é um conector macho reto de pinos para PCB amplamente versátil, projetado para sistemas de fiação plugáveis industriais modernos. Fabricado pela Bede Mold and Plastic Products Co., Ltd, este conector de placa de circuito impresso com passo de 5.08mm e montagem through-hole oferece compatibilidade dupla, suportando tanto a montagem padrão placa-cabo quanto a interconexão plugável flexível fio-placa. Ao contrário dos conectores de PCB de uso único no mercado, o 2EDGK-5.08 apresenta uma geometria de acoplamento universal que se encaixa perfeitamente no plugue fêmea do lado do fio 2EDGR-5.08, permitindo que os usuários alternem livremente entre conexão fixa na PCB e layouts de fiação removíveis em campo sem modificar a estrutura do equipamento.

Construído para estabilidade industrial de longo prazo, o conector adota carcaça PA66 de alta resistência à chama e pinos de cobre estanhado de alta pureza. Ele resiste efetivamente à oxidação, vibração e flutuações de temperatura, garantindo condução estável contínua em sistemas de automação, dispositivos de fonte de alimentação, instrumentação e gabinetes de controle. Todas as unidades estão em total conformidade com os padrões ambientais e de segurança internacionais, adequadas para projetos comerciais e industriais globais.

Principais Características do Produto

Design de Acoplamento Universal: Estrutura de pino reto com passo padrão de 5.08mm, perfeitamente compatível com o plugue fêmea 2EDGR-5.08, suportando diversas combinações de layout de fiação
Cenários de Aplicação Dupla: Funciona para montagem fixa em placa de PCB e conexão plugável removível em campo, melhorando significativamente a flexibilidade de design do equipamento
Material de Grau Industrial: Corpo isolante PA66 com retardador de chama UL94-V0, antienvelhecimento e antidesgaste; pinos de cobre estanhado reduzem a resistência de contato e previnem a oxidação
Alta Resistência a Corrente e Tensão: Classificação IEC estável de 20A 320V, suportando operação de circuito industrial de alta carga
Ampla Adaptação de Temperatura: Desempenho confiável de -40℃ a +105℃, aplicável para ambientes de trabalho hostis internos e externos
Disponibilidade Completa de Polos: Especificações completas de 2P a 24P, atendendo aos requisitos de fiação multicanal de diferentes dispositivos
Montagem e Substituição Fáceis: Design de soldagem through-hole padrão, posição precisa dos pinos, sem necessidade de redesenho da PCB para substituição

2EDGK-5.08 Pino Reto Conector PCB Bloco Terminal PCB Verde 2~24 pinos 320V 15A

Especificações Técnicas

Número do Modelo: 2EDGK-5.08
Passo: 5.08mm
Tipo de Estrutura: Conector macho reto para PCB, montagem through-hole
Modelo de Acoplamento Compatível: Plugue fêmea do lado do fio 2EDGR-5.08
Polos Disponíveis: 2P / 3P / 4P / 5P / 6P / 8P / 10P / 12P / 16P / 24P
Material da Carcaça: PA66, retardador de chama UL94-V0
Material do Pino: Liga de cobre de alta pureza com banho de estanho
Método de Fiação: Conexão por borne de parafuso (plugue fêmea correspondente)
Método de Instalação: Soldagem por onda through-hole na PCB
Faixa de Temperatura de Operação: -40℃ ~ +105℃
Certificação: Conformidade RoHS, REACH

2EDGK-5.08 Pino Reto Conector PCB Bloco Terminal PCB Verde 2~24 pinos 320V 15A

Parâmetros de Desempenho Elétrico

Tensão Nominal IEC: 320V
Corrente Nominal IEC: 20A
Tensão Nominal UL: 300V
Corrente Nominal UL: 15A
Tensão de Suporte a Surto: 4kV
Faixa Máxima de Fio: 0.2mm² ~ 2.5mm²
Baixa Resistência de Contato: Condutividade estável sob vibração de longo prazo e mudanças de temperatura

Cenários de Aplicação

O conector plugável para PCB 2EDGK-5.08 é amplamente adotado em equipamentos de automação industrial, fontes de alimentação chaveadas, sistemas de controle PLC, instrumentação, equipamentos de monitoramento de segurança, gabinetes de comunicação e dispositivos elétricos de baixa tensão. Sua compatibilidade universal permite que os engenheiros unifiquem os padrões de fiação, reduzam os tipos de componentes e simplifiquem o gerenciamento de estoque e a manutenção pós-venda.
