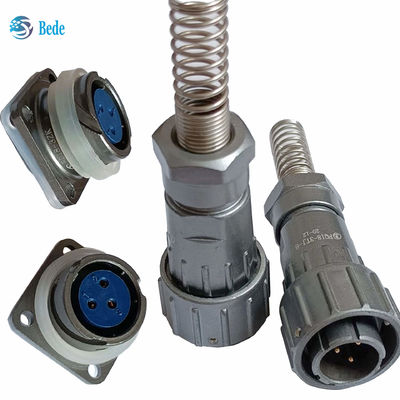

Conectores impermeáveis para a indústria militar da série FQ 18 de 2 a 7 pinos e 12 pinos

Conectores da Indústria Militar à Prova D'água da Série FQ 18, 2~7 Pinos e 12 Pinos

Breve introdução dos conectores FQ
     Os conectores elétricos circulares à prova d'água da série FQ estão em conformidade com o padrão DZ4Q/RE008-84, adotando o tipo gaiola de esquilo de alta confiabilidade, estrutura avançada e alta confiabilidade.
    Produtos com baixa resistência de contato, antivibração, anti-choque, forte vedação, conexão rápida do assento do plugue, etc., simples de usar, fáceis de operar, amplamente utilizados em uma variedade de equipamentos eletrônicos entre a conexão elétrica.

Materiais dos Conectores Circulares FQ 18

1. Pinos de contato: Latão banhado a ouro       2. Carcaça: Liga de zinco com pintura colorida

3. Gaiola de fio: Mola de aço inoxidável     4. Anéis de vedação: Borracha de silicone

Distribuição de pinos e corrente nominal

Os conectores da série FQ 18 estão disponíveis em 2~7 pinos e 12 pinos, você pode verificar suas classificações de corrente de acordo com a figura a seguir

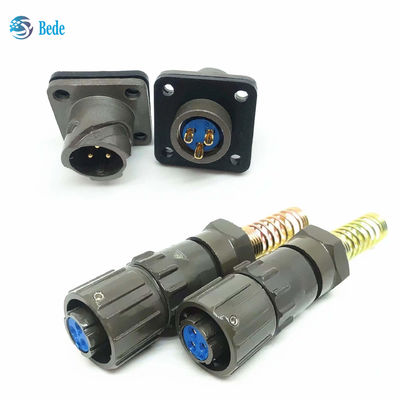

Plugues e soquetes usados em conjunto

  1. Plugue de mola de fio reto FQ18

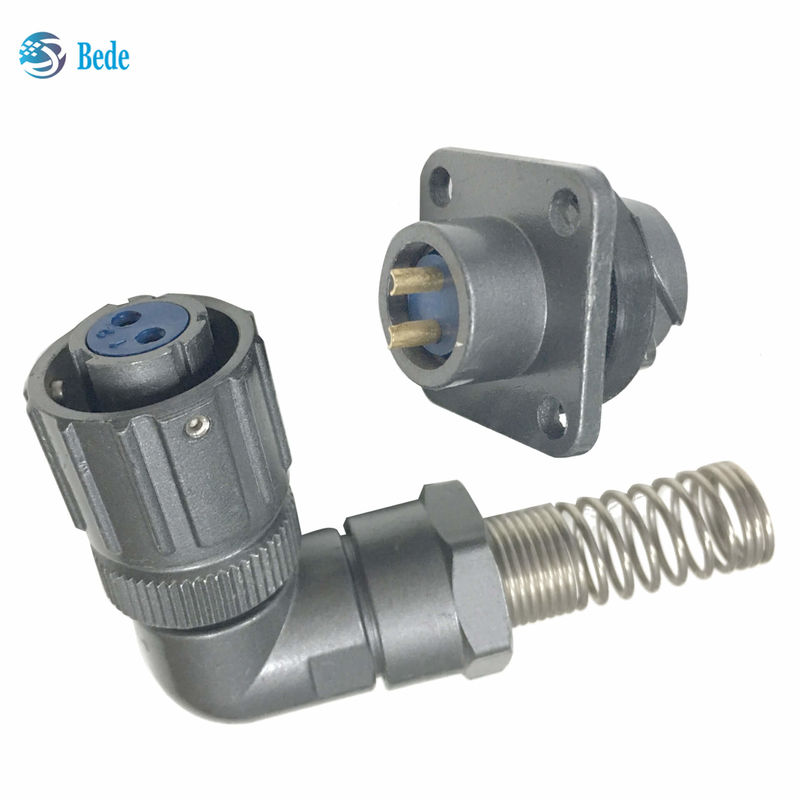

  2. Plugue de mola de fio em ângulo reto FQ18

  3. Receptáculo Circular Com Circular

  4. Receptáculo de Cabo Com Flange Quadrado

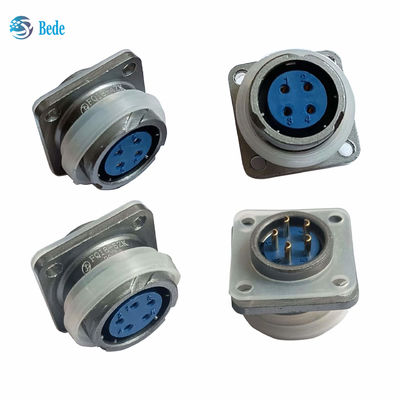

  5. Receptáculo de Flange Quadrado

Tamanho do plugue de mola de fio reto FQ18

 Tamanho e diâmetro de montagem do Receptáculo de Cabo Com Flange Quadrado

CARACTERÍSTICAS TÉCNICAS
   Temperatura: -55°C ~ +105°C
    Umidade relativa: 98± 3% a 40°C
    Vibração: 10-2000HZ, 150m/s²
   Choque: 500m/s²
   Atmosférico: 1 KPa
   Resistência: 0,1MΩ Min.
   Resistência: 500 ciclos

Como consultar e comprar

Informe-nos o código e a quantidade conforme mostrado na imagem abaixo e ofereceremos o melhor preço e serviços.
