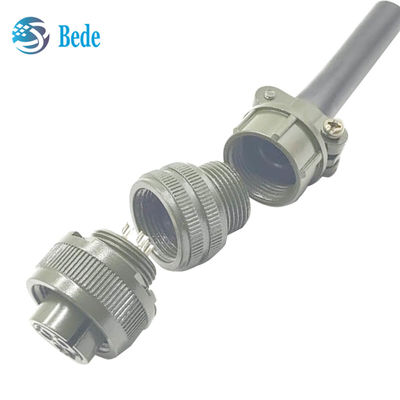

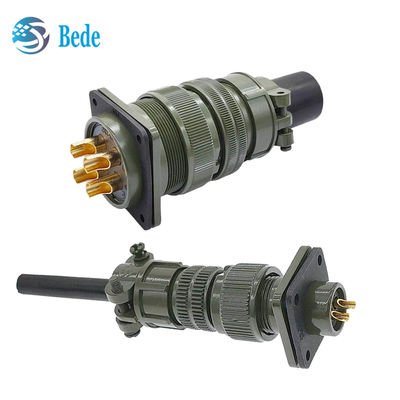

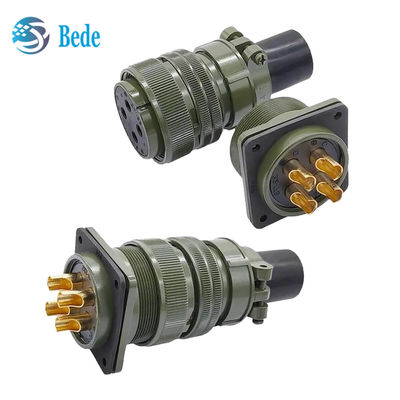

MIL-C-5015 Padrão MS-3102 Conectores circulares de carga pesada para recipientes de montagem de caixa
O que é o conector MIL-C-5015
Os conectores da série Mil-C-5015 cumprem o padrão dos Estados Unidos de conectores para ambientes adversos Mil-C-5015 (GJB600), com camada de liga de alumínio de alta resistência, isolador de borracha sintética, conexão roscada,posicionamento de inserção alternativo, terminais de soldadura e de enxaguamento, de concepção simples e prática, amplamente utilizados em máquinas e equipamentos industriais, conectores em ambientes adversos, equipamentos de defesa, navios, indústria automóvel,InstrumentaçãoEsta série de conectores da BEDE pode substituir produtos similares na Europa e nos Estados Unidos, como a série Amphenol 97, e com preços mais competitivos.
O MIL-DTL-5015 possui acoplamentos roscados e polarização de chave única / chaveira, representando a máxima simplicidade no design.As aplicações abrangem sistemas de apoio ao solo de elevada fiabilidade e instalações a bordo de navios.A Amphenol Industrial Operations fabrica cinco classes de conectores para satisfazer diferentes requisitos.
As designações das classes e as suas breves descrições são indicadas a seguir:
A Solid Shell para aplicações gerais não ambientais.
C - Pressurizado - para utilização em paredes pressurizadas ou barreiras de pressão; limita a fuga de ar, independentemente do tipo e da classe das tomadas com elas.
E/F Resistente ao ambiente com alívio da tensão concebido para aplicações em que o conector será exposto à umidade, vibrações e alterações rápidas de pressão e temperatura.
R Ligeiro Resistente ao ambiente mais curto em comprimento e mais leve em peso do que as classes E e F, o MS-R oferece um elevado grau de fiabilidade em condições adversas:Recomendado para novas aplicações de projeto.
Para quaisquer consultas, por favor, informe-nos do número de produto e quantidade necessária como mostrado na figura abaixo e nós lhe forneceremos o melhor preço e serviço
O que significa o código de tipo 5015 Connector
MIL-C-5015-MS3100: Receptaculo de montagem na parede com flange quadrada
MIL-C-5015-MS3101: Cabo de ligação

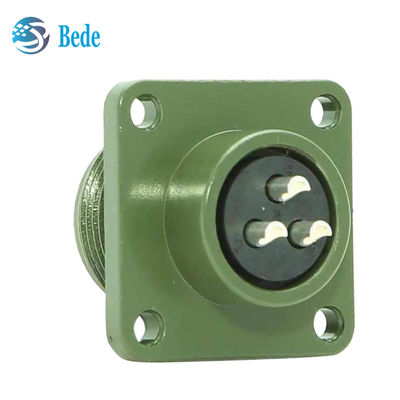

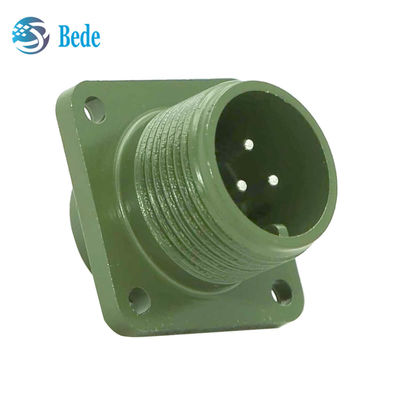

MIL-C-5015-MS3102: Receptaculo de montagem de caixa com flange quadrada
MIL-C-5015-MS3106: Enchufe reta
MIL-C-5015-MS3108: Fecho com ângulo de 90°
TamanhoO número de veículos deve ser indicado no anexo I.
Disposição de inserção do conector MIL-C-5015
A figura a seguir mostra o arranjo de inserção / grupo de buracos número de linha de código do tamanho da concha 20, a partir da direção de inserção de pin.
