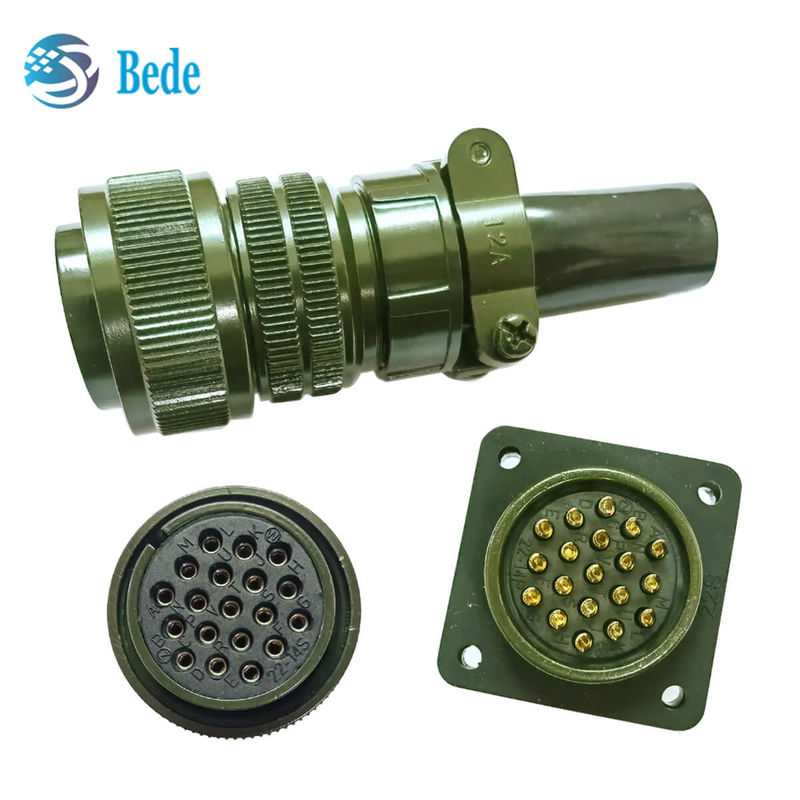

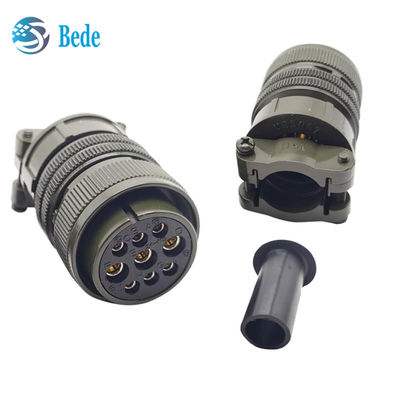

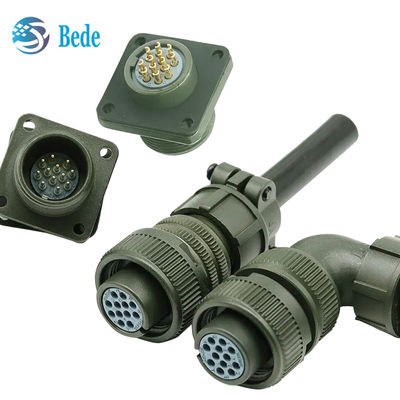

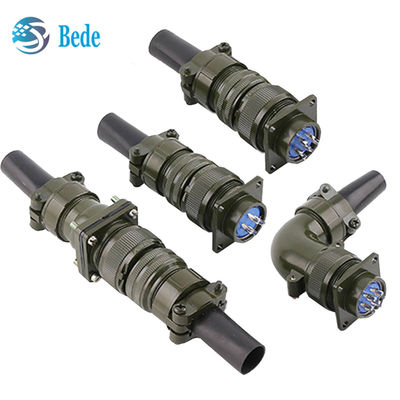

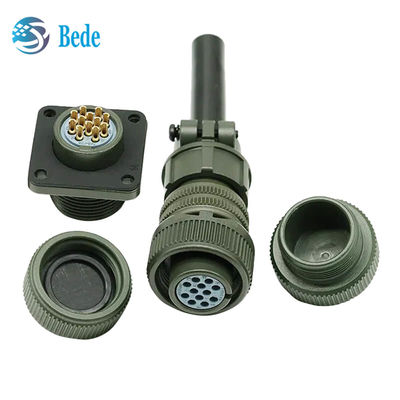

Conectores Circulares Militares MIL-C-5015-MS3106 Plugue Reto IP68 à Prova D'água
O que é o conector MIL-C-5015
Os conectores da série Mil-C-5015 estão em conformidade com o padrão Mil-C-5015 (GJB600) dos EUA para conectores de ambientes agressivos, com carcaça de liga de alumínio de alta resistência, isolador de borracha sintética, conexão roscada, posicionamento de inserção alternativo, terminais de soldagem e crimpagem, design simples e prático, amplamente utilizado em máquinas e equipamentos industriais, conectores para ambientes agressivos, equipamentos de defesa, navios, indústria automotiva, instrumentação, servomotores, etc. Esta série de conectores da BEDE pode substituir produtos semelhantes na Europa e nos Estados Unidos, como Amphenol, e com preços mais competitivos.
As designações de classe e breves descrições estão listadas abaixo:
A – Carcaça Sólida – para aplicações gerais, não ambientais.
C – Pressurizado – para uso em anteparas pressurizadas ou barreiras de pressão; limita o vazamento de ar, independentemente do tipo e classe do plugue acoplado a eles.
E/F – Resistente ao Meio Ambiente com Alívio de Tensão – projetado para aplicações onde o conector estará exposto à umidade, vibração e mudanças rápidas de pressão e temperatura.
R – Resistente ao Meio Ambiente Leve – menor em comprimento e mais leve do que as classes E e F, o MS-R oferece um alto grau de confiabilidade em condições adversas: recomendado para novas aplicações de design.
Para quaisquer dúvidas, informe-nos o número do produto e a quantidade necessária, conforme mostrado na figura abaixo, e forneceremos o melhor preço e serviço
O que o código do tipo de conector 5015 significa
MIL-C-5015-MS3100: Receptáculo de montagem em parede com flange quadrado
MIL-C-5015-MS3101: Plugue de conexão de cabo
MIL-C-5015-MS3102: Receptáculo de montagem em caixa com flange quadrado
MIL-C-5015-MS3106: Plugue reto
MIL-C-5015-MS3108: Plugue de 90°
Tamanho de MIL-C-5015-3106
| Tamanho da carcaça |
ΦA |
ΦB |
ΦC |
D |
E |
Rosca M |
Rosca N |
| 8S |
21.43 |
9.3 |
6.41 |
13.49 |
37.3 |
1/2-28 UNEF-2B |
1/2-28 NUEF-2A |
| 10S |
24.61 |
11.17 |
8.21 |
13.49 |
38.88 |
5//8-24 UNEF-2B |
1/2-28 NUEF-2A |
| 10SL |
24.61 |
11.33 |
9.6 |
13.49 |
38.88 |
5/8-24 UNEF-2B |
5/8-24 NUEF-2A |
| 12S |
26.97 |
14.10 |
11.43 |
13.49 |
42.87 |
3/4-20 UNEF-2B |
5/8-24 NUEF-2A |
|
12
|
26.97 |
14.10 |
11.43 |
18.26 |
52.37 |
3/4-20 UNEF-2B |
5/8-24 NUEF-2A |
| 14S |
29.36 |
17.15 |
13.37 |
13.49 |
42.87 |
7/8-20 UNEF-2B |
3/4-20 NUEF-2A |
| 14 |
29.36 |
17.15 |
13.37 |
18.26 |
52.37 |
7/8-20 UNEF-2B |
3/4-20 NUEF-2A |
| 16S |
31.75 |
20.45 |
16.54 |
13.49 |
42.87 |
1-20 UNEF-2B |
7/8-20 NUEF-2A |
| 16 |
31.75 |
20.45 |
16.54 |
18.26 |
52.37 |
1-20 UNEF-2B |
7/8-20 NUEF-2A |
| 18 |
34.13 |
23.62 |
19.72 |
18.26 |
52.37 |
11/4-18 UNEF-2B |
1-20 NUEF-2A |
| 20 |
37.31 |
26.67 |
23.68 |
18.26 |
55.57 |
11/4-18 UNEF-2B |
13/16-18 NUEF-2A |
| 22 |
40.48 |
29.85 |
26.07 |
18.26 |
55.57 |
13/8-18 UNEF-2B |
13/16-18 NUEF-2A |
| 24 |
43.66 |
33.02 |
29.24 |
18.26 |
58.72 |
11/2-18 UNEF-2B |
17/16-18 NUEF-2A |
| 28 |
50.01 |
38.61 |
34.80 |
18.26 |
58.72 |
13/4-18 UNEF-2B |
17/16-18 NUEF-2A |
Disposição da inserção do conector MIL-C-5015
A imagem a seguir mostra a disposição da inserção / número do código da linha do grupo de orifícios do tamanho da carcaça 20, da direção de inserção do pino. Entre em contato conosco se precisar de mais informações.
