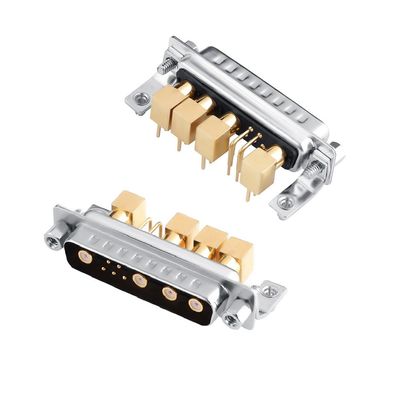

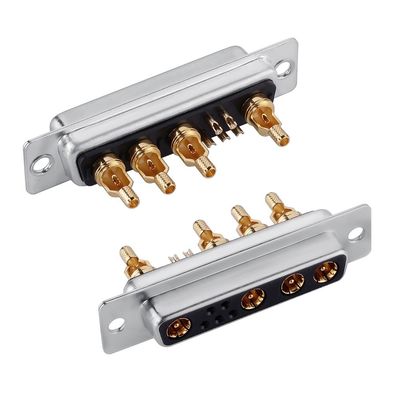

Conector D-Sub Mixed Coaxial RF / Power Conector de Ângulo Direito 9W4 para PCB

Conector coaxial misto D-Sub RF / Conector de ângulo reto de potência 9W4 para PCB

Função e utilização


Este conector DB misturado 9W4 tem 5 pinos de energia e 4 pinos de sinal, utilizados em militares, automação, robótica e outros campos

Material e desempenho

1. Todos os pinos de contacto são de latão mecanizado e totalmente revestidos de ouro, com boa condutividade e muito baixa resistência ao contacto
2. Isolador é feito de plástico PBT preto com 30% de fibra de vidro, classificação de fogo atende UL -94 -V0
3. A casca é feita de latão, coberta de níquel para proporcionar efeito à prova de ferrugem e uma aparência bonita

Equipamento elétricoMecânicoCaracterísticas

1. Corrente nominal de contacto de alta potência: 10, 20, 30 ou 40 Amp
2. Tensão de funcionamento: 300 V
3. Resistência de contacto de alta potência: 10 milliohms no máximo
4. Voltagem de resistência dielétrica: 1000 VAC durante 1 minuto
5. Resistência de isolamento: 2000 kOhms no mínimo
6. Temperatura nominal: -55°C a +125°C
7. Frequência de rádio: 0~3 GHz
8. Força de inserção: 0,2 ~ 2 N/pin para os pinos de alimentação, e 2 ~ 7 N/pin para oPins de radiofrequência
9. Força de extracção:0.2 N/pin para os pinos de alimentação e 0,5 N/pin para os pinos dePins de radiofrequência
10. Durabilidade: 500 ciclos

Detalhes do tamanho do produto e do layout do buraco do PCB são os mostrados abaixo
