24W7 DB Hybrid Connector Series Mixed Power-Signal Transmission Straight Pins

Imagem Grande : 24W7 DB Hybrid Connector Series Mixed Power-Signal Transmission Straight Pins

Detalhes do produto:

Lugar de origem:	China
Marca:	BEDE
Certificação:	CE
Número do modelo:	7W2 pinos em ângulo reto

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	100
Preço:	Negociável
Detalhes da embalagem:	Bolsa e caixa
Tempo de entrega:	baseada em quantidades
Termos de pagamento:	T/T, União Ocidental
Habilidade da fonte:	4000pcs pelo dia

Contato

Descrição de produto detalhada

Temperatura aplicável:	-55~+125℃	Gênero:	masculino e feminino
Tipo de conector:	Sub de D	Tensão de trabalho:	300 V
Corrente nominal:	10A / 20A / 30A / 40A	Estilo de conector:	D-SUB 7W2
Material de contato:	O ouro da liga de cobre chapeou	Conector com material de contacto do sinal:	Ouro de bronze chapeado
Contactos de sinal:	3A	Material Isolante:	PBT+30%GF
Destacar:	Conector de Pinos Retos , Conector Híbrido 24W7 DB , Conector de Transmissão de Sinal de Potência Mista

24W7 DB Hybrid Connector Series Mixed Power-Signal Transmission Straight Pins

Description

Bede's 24W7 D-Sub connectors redefine space-constrained interconnect solutions through optimized 24-pin hybrid configuration (7 RF coaxial + 17 power contacts). Engineered for mission-critical systems requiring concurrent high-voltage power delivery and precision signal transmission in compact footprints.

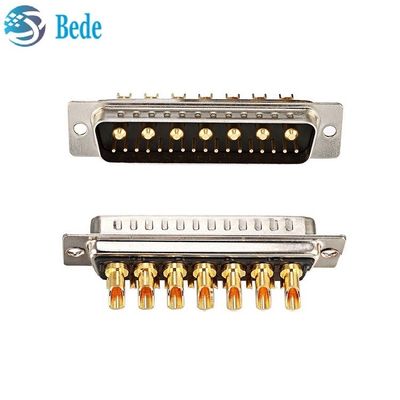

24W7 DB Hybrid Connector Series Mixed Power-Signal Transmission Straight Pins 0

Applications:

Telecom Infrastructure: Massive MIMO antenna array power/signal consolidation
Robotics: Cobot servo motor power & feedback signal unification
Energy Storage: BMS multi-cell voltage monitoring interfaces
Aerospace: Avionics LRU module hot-swap connectivity

Technical Specifications

Contact Layout: 24-position (7x coaxial + 17x power)
RF Bandwidth DC - [Insert GHz]
Current Rating: 3A per Single contact,
Current Rating: 10A/ 20A/ 30A/ 40A Optional
Contact resistance:2.7 MΩ Max.
Insulation resistance:2000 megaohms min
Dielectric Withstanding Voltage: 1000V for 1 Min.
Insertion Force: 0.7~2N per single contact
Extraction force: 2N per single contact
Operating Temperature: -55°C to +105°C

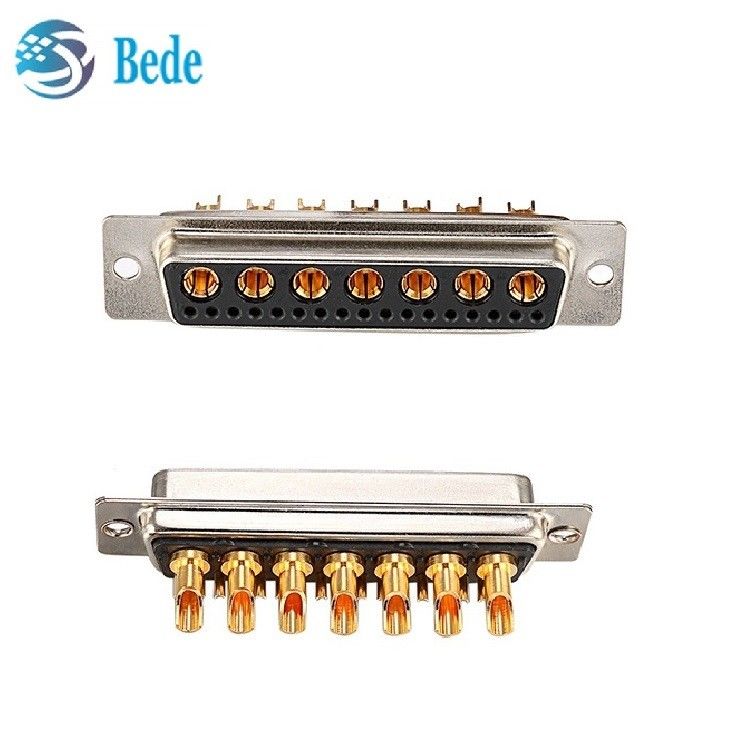

24W7 DB Hybrid Connector Series Mixed Power-Signal Transmission Straight Pins 1

Material and finish

Parts	Materials	finish
shell	SPCC-SD	nickel or tin plated
contact pins	Phosphor copper	Gold finish over nickel
Insulator	PBT + 30% GF	UL94V-O)
