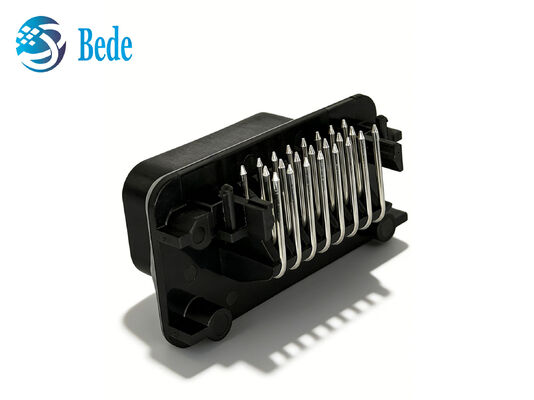

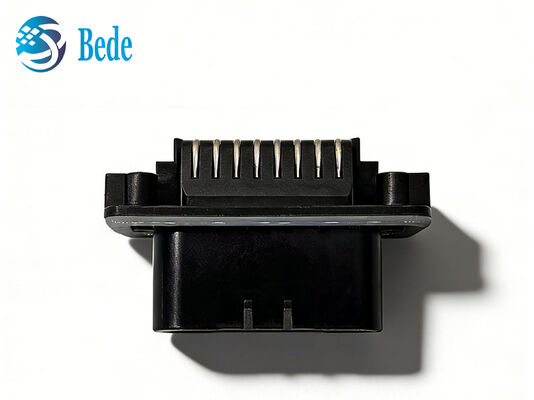

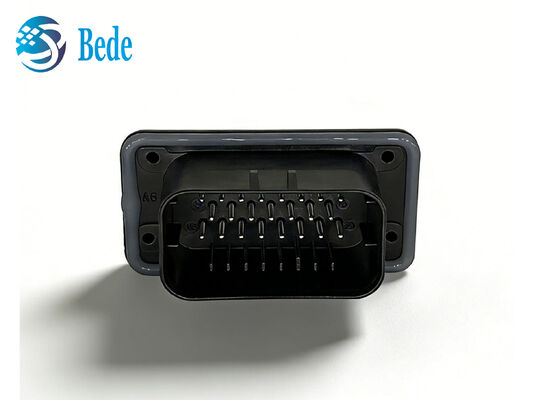

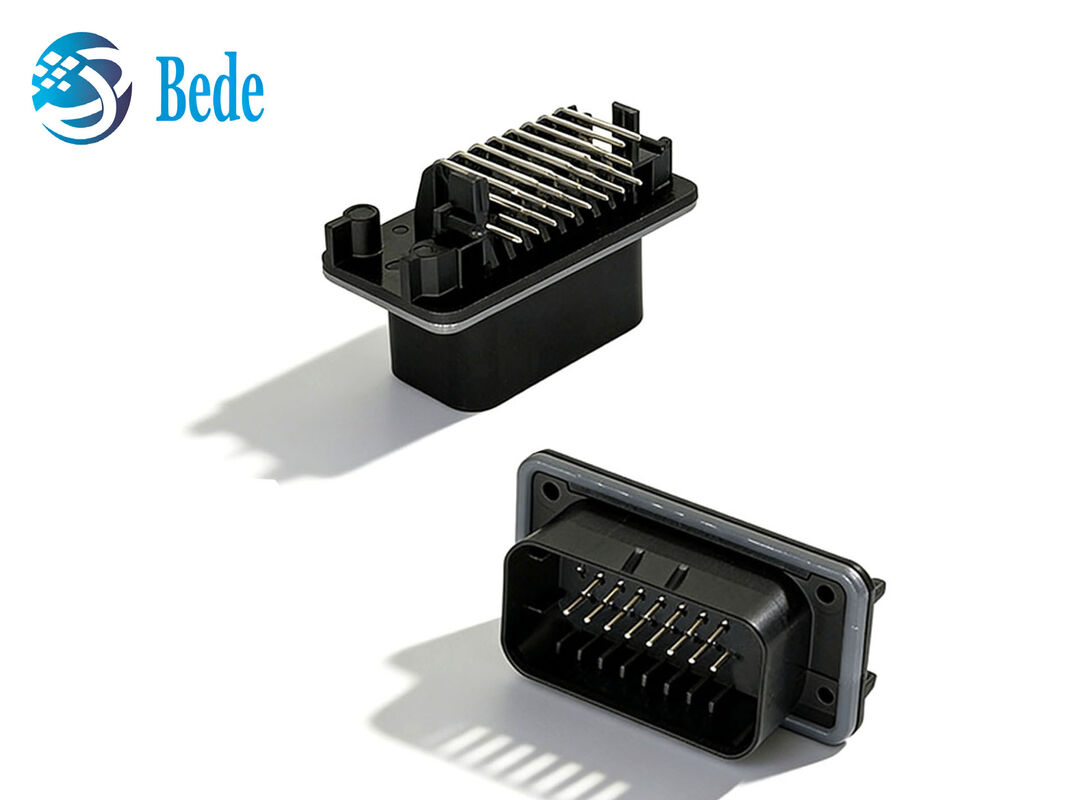

1-776087-1 Substituição do cabeçalho do PCB do conector automotivo de ângulo direito de 23 pines

Descrição

O 1-776087-1 23-Pin Right Angle Automotive PCB Connector é uma solução compacta de fio para placa projetada para conjuntos eletrônicos automotivos e sistemas elétricos de veículos.Configuração de 3 fileiras com uma linha central de 4 mm, proporcionando múltiplos pontos de ligação dentro de um layout de PCB relativamente compacto.tornando-o adequado para aplicações em que o espaço do PCB e a orientação dos conectores necessitam de uma consideração cuidadosa.

O conector é projetado para montagem de PCB através de buracos e usa uma caixa selada para fornecer proteção adicional em ambientes operacionais exigentes.Os contatos dourados suportam uma conexão elétrica estável e ajudam a manter um desempenho de contato consistenteAs aplicações típicas incluem módulos de controlo automotivos, conjuntos de PCB, sistemas de fiação de veículos e equipamentos electrónicos.

Especificações

Características do produto

• Configuração de 23 pinos e 3 linhas
  Fornece 23 posições de ligação num arranjo de três linhas, adequado para conjuntos de PCB automotivos de circuitos múltiplos.

• Instalação de PCB em ângulo reto
  A orientação de montagem de 90 graus permite que o arnês de acoplamento se aproxime do lado, ajudando a melhorar o encaminhamento dos conectores em espaços PCB limitados.

• Terminação da solda através de um buraco
  Concebido para instalação de circuitos impressivos através de um buraco, oferecendo uma ligação solderada segura entre o conector e a placa de circuito.

• Espaço de contacto de 4 mm
  Uma linha central de 4 mm fornece um espaçamento definido entre os contatos e suporta um layout de conexão de PCB estruturado.

Aplicações

1. Unidades de controlo eletrónico automotivo (ECU)
   Adequado para módulos de controlo baseados em PCB que exigem múltiplas ligações de energia e sinal entre a placa de circuito e o arnês de fiação do veículo.

2. Sistemas elétricos do veículo
   O conector pode ser usado em conjuntos elétricos de veículos onde é necessária uma ligação em ângulo reto montada em placa para o encaminhamento organizado do arnês.

3. Eletrónica de controlo do corpo
   Pode ser aplicado à eletrónica da carroceria do veículo e aos módulos de controlo que combinam múltiplos circuitos de sinal e potência numa única interface de ligação PCB.

4. Sistemas de arnês de fiação automotiva
   A configuração "wire-to-board" fornece uma interface prática entre os arneses de fiação do veículo e os módulos eletrónicos montados em PCB.

5. Equipamento electrónico industrial
   O formato do conector também pode ser considerado para equipamentos de controlo industriais e conjuntos electrónicos em que seja necessária uma ligação de placas selada e em ângulo reto.

Perguntas frequentes

1. Que tipo de conector é o 1-776087-1?
   R: Trata-se de um conector de PCB com 23 posições, 3 fileiras e ângulo reto, concebido para aplicações de montagem em placa.

2. Como é montado o conector no PCB?
   O conector usa uma terminação de soldadura através de um buraco, permitindo que os pinos sejam soldados diretamente à placa de circuito impresso.

3. Pode fornecer amostras antes de encomendas em massa?

   R: Sim. As amostras podem ser discutidas antes da produção em massa para que os clientes possam verificar as dimensões, o desempenho de acoplamento, a instalação de PCB e a compatibilidade da aplicação.

4. Qual é o prazo de entrega deste produto?

   R: O prazo de entrega depende geralmente da quantidade da encomenda e dos requisitos de produção.

5. Pode suportar requisitos de conectores personalizados?
   R:Para projetos com diferentes configurações de pinos, requisitos de chaveamento, desenhos de caixa ou outras especificações de conectores,Forneça os seus desenhos ou requisitos técnicos para que possamos avaliar as opções disponíveis.
