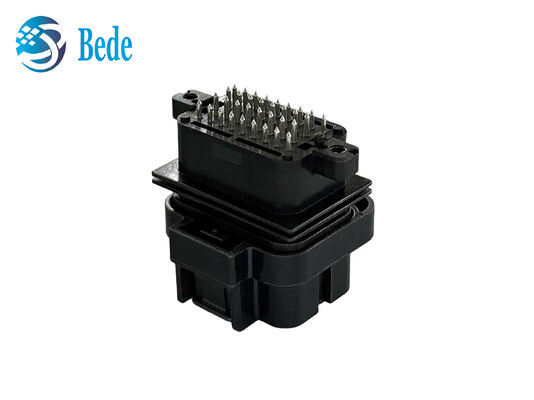

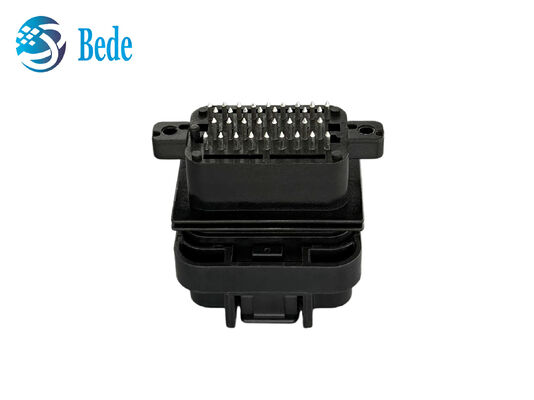

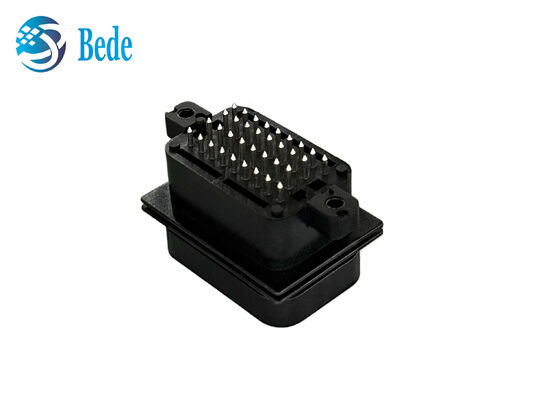

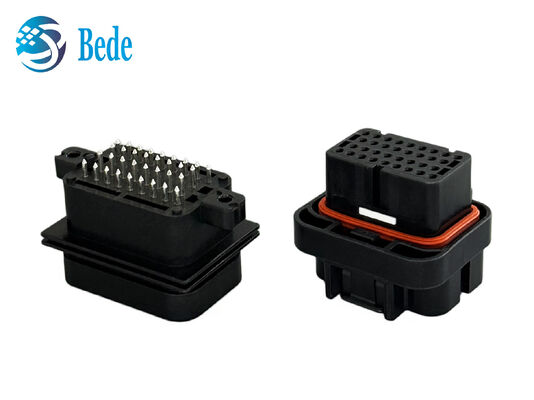

Conector ECU Automotivo de 34 Pinos à Prova d'Água Plugue e Soquete Compatível com TE 4-1437290-0 e 2-6447232-3

Descrição

Este conector de ECU automóvel de 34 pinos foi concebido para conexões eléctricas estáveis nos sistemas de controlo electrónico dos veículos.Possui um layout compacto de 34 posições e uma estrutura selada para aplicações automotivas onde a proteção e a estabilidade da ligação são importantesA caixa do conector é feita de plástico de engenharia de qualidade automotiva, enquanto o sistema de vedação ajuda a proteger a área de ligação da água, poeira e outros contaminantes externos.Seu design à prova d'água ajuda a manter o desempenho estável em condições comuns do automóvel, como vibraçãoO conjunto de conectores inclui componentes de acoplamento para aplicações do lado do fio e do lado do PCB, proporcionando um engajamento mecânico seguro e uma conexão elétrica confiável.Projetado como uma alternativa compatível ao TE 4-1437290-0 e 2-6447232-3, este conector é adequado para arneses de fiação automotiva, módulos ECU, sensores, sistemas de iluminação e outros equipamentos de controlo electrónico.

Especificações

Características do produto

• Fabricado em plástico de engenharia de qualidade automotiva com uma estrutura de caixa selada, fornecendo uma solução prática para sistemas eletrônicos de veículos.

• A estrutura de vedação ajuda a reduzir a entrada de água, poeira e outros contaminantes, tornando o conector adequado para ambientes automóveis úmidos e expostos.

• A configuração de 34 posições e 4 linhas fornece vários pontos de ligação num corpo de conector compacto, ajudando a satisfazer os requisitos de fiação da ECU e de outros sistemas de controlo electrónico.

• A estrutura de chave e o dispositivo de bloqueio integrado ajudam a orientar o acoplamento correto e a manter o conector seguramente ligado durante a operação do veículo.

• Projetado como uma alternativa compatível ao TE 4-1437290-0 e 2-6447232-3, oferecendo uma opção prática para substituir ou desenvolver conjuntos de conectores automotivos compatíveis.

• O conector do lado do fio suporta processos padrão de enxaguamento, enquanto o cabeçalho do lado do PCB é projetado para solda através de buracos, suportando um arnês de fiação e montagem de PCB eficientes.

Aplicações

• Armadilhas de fiação para automóveis
  Adequado para conjuntos de arneses de fiação que exijam uma ligação segura e selada entre os cabos do veículo e os módulos electrónicos.

• Sensores de veículos
  Pode ser utilizado para ligar sensores a ECU e módulos de controlo, apoiando a transmissão estável de sinal em sistemas electrónicos automotivos.

• Sistemas de controlo do corpo
  Adequado para componentes eletrónicos da carroceria, tais como iluminação, controlo de portas, gestão de energia e outras funções de controlo do veículo que exijam ligações de várias posições.

• Sistemas de iluminação para automóveis
  Projetados para pontos de ligação em conjuntos de iluminação de veículos, incluindo módulos de controlo e interfaces de arneses de fiação.

• Veículos industriais e fora de estrada
  O projeto selado também pode ser considerado para equipamentos de controlo electrónico utilizados em camiões, máquinas agrícolas, veículos de construção e outros equipamentos móveis.

1. Passo 1  Verificar os componentes
   Antes de montar, verifique a caixa do conector, o cabeçalho do PCB, os terminais, os fios, as vedações e as tomadas de vedação. Certifique-se de que todas as partes estão limpas, secas e sem danos visíveis.

2. Passo2Prepare os fios
   Selecionar o terminal e o fio adequados de acordo com os requisitos da aplicação.Usar uma ferramenta apropriada para amarrar o terminal de forma segura ao fio.

3. Passo 3Inserir os terminais
   Insira cada terminal enrolado na cavidade correta a partir da parte traseira da caixa do conector.Tire suavemente o fio para verificar se o terminal é mantido corretamente.

4. Passo 4  Verificar os componentes de vedação
   Para cavidades não utilizadas, instale plugues de vedação adequados para ajudar a manter a estrutura selada e reduzir a entrada de água e contaminantes.

5. Passo5Instalar o cabeçalho do PCB
   Coloque o cabeçalho do PCB verticalmente de acordo com o layout do PCB.inspecionar as juntas para confirmar a conexão elétrica adequada e a estabilidade mecânica.

6. Passo 6  Conectar os conectores
   Alinhar as características de chave do conector do lado do fio e cabeçalho PCB antes do acoplamento. empurrar as duas partes juntas uniformemente até que o mecanismo de bloqueio esteja totalmente ligado.Não forçar o conector se as partes não estão corretamente alinhadas.

7. Passo 7 Realizar uma verificação final
   Inspecionar o conjunto completo para a posição correta do terminal, bloqueio seguro, retenção de fio adequada e danos visíveis.Confirmar que o conector está totalmente instalado antes da instalação no veículo ou no módulo electrónico.
   Notas da Assembleia
   Utilize terminais, vedações, tampões de vedação e ferramentas de enxaguamento que correspondam ao projeto do conector e às especificações do fio.e procedimentos de montagem devem ser verificados de acordo com os materiais reais, equipamento e processo de fabrico utilizados.

Perguntas frequentes

1. O 4-1437290-0 e o 2-6447232-3 são um par de conectores?

   R: Sim, representam os componentes de acoplamento do lado do fio e do lado do PCB do sistema de conectores.

2. Pode fornecer amostras antes da produção em massa?

   R: Sim, as amostras podem ser fornecidas para inspeção dimensional, testes de acoplamento, avaliação de montagem e verificação de aplicação antes de fazer uma encomenda de produção maior.

3. Qual é o tempo de entrega típico para este conector?

   R: O prazo de entrega depende da quantidade da encomenda, da configuração do produto e dos requisitos de produção.Vamos confirmar o cronograma de entrega estimado depois de rever os detalhes específicos da ordem.

4. O conector pode ser personalizado?

   R: Podemos discutir opções de personalização com base em seus requisitos de aplicação, incluindo configuração do conector, projeto de habitação, arranjo do terminal, montagem de fio e embalagem.

5. Como posso confirmar se este conector é adequado para a minha aplicação?

   R: Forneça a contagem de alfinetes necessária, o número do conector de acoplamento ou da peça de referência, o tamanho do fio, o método de montagem, as condições ambientais e os detalhes da aplicação.A nossa equipa pode então ajudar a verificar a configuração do conector e compatibilidade.
