Conectores circulares IP67 à prova d'água da série FQ 24 4 5 6 8 10 19 24 pinos
Breve introdução dos conectores FQ
Os conectores elétricos circulares à prova d'água da série FQ cumprem o padrão DZ4Q/RE008-84, adotando o tipo de gaiola de esquilo de alta confiabilidade, estrutura avançada e alta confiabilidade.
Produtos com baixa resistência ao contacto, anti-vibração, anti-choque, forte vedação, conexão rápida do assento da tomada, etc., simples de utilizar, fácil de operar,com uma tensão máxima de 80 V ou mais, mas não superior a 100 V,.
| Nome das peças |
Materiais |
| Pins de contacto |
De aço |
| Concha |
Cinza ligada com pintura a cores |
| Caixa de arame |
Primavera de aço inoxidável |
| Materiais de vedação |
Borracha de silicone |
Distribuição dos pinos e corrente nominal
Os conectores da série FQ 24 estão disponíveis em 4,5,6,8,10, 19 e 26 pinos, você pode verificar suas classificações atuais de acordo com a seguinte figura

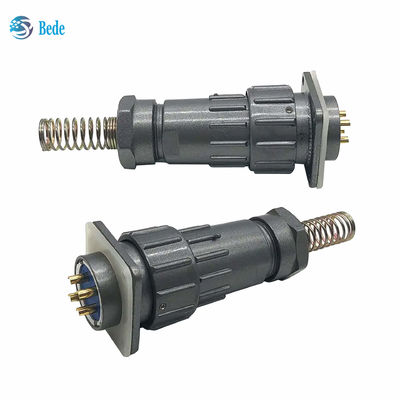

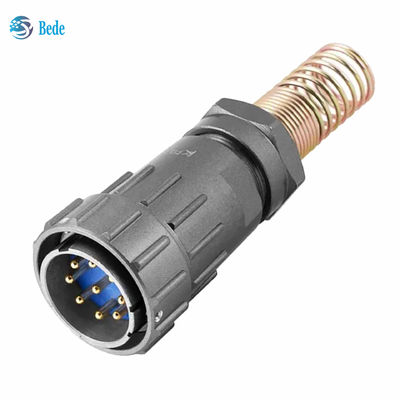

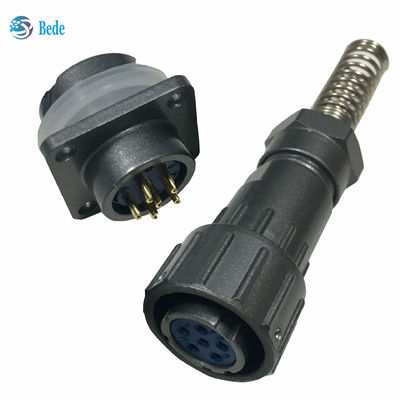

Tamanho da tomada de molas FQ 24

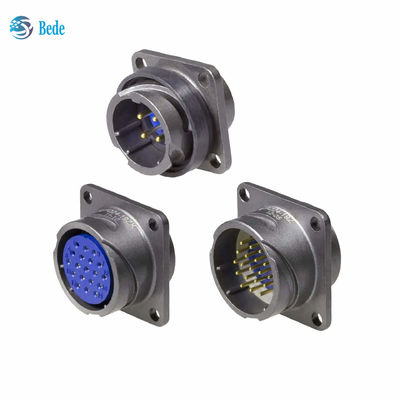

Tamanho e diâmetro de corte do recipiente de cabo FQ 24 com flange quadrada
Tamanho do recipiente de cabo FQ 24 com flange quadrada

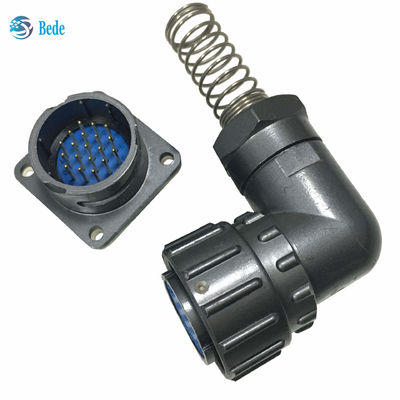

Tamanho da tomada de molas do fio de ângulo reto FQ 24
Características Técnicas
Temperatura: -55°C ~ +105°C
Umidade relativa: 98± 3% a 40°C
Vibração: 10-2000HZ, 150m/s2
Choque: 500 m/s2
Atmosférica: 1 KPa
Resistência: 0,1 MΩ Min.
Duração: 500 ciclos
Conectores FQ de série circular industrial
|
Exposto a
um diâmetro
|
Corrente elétrica |
Voltagem ((≤ 40HZ) |
Exposto ao
resistência
|
| 0.8mm |
2A |
Espaçamento entre os contatos
≥ 3,5 mm
|
Espaçamento entre os contatos
2.8mm
|
0.01Ω |
| 1.0 mm |
3A |
0.005Ó |
| 1.5 mm |
10A |
500 V |
40 V |
0.0025Ó |
| 2.5 mm |
15A |
0.001Ó |
Como solicitar e comprar
Por favor, diga-nos o código e a quantidade como mostrado na imagem abaixo e nós lhe ofereceremos o melhor preço e serviços.
